Шкаф напольный 18U телекоммуникационный 19" Cabeus ND-05C-18U60/60
Монтажные шкафы напольного исполнения - оптимальное решение для установки кроссового, пассивного/активного, ИБП, телекоммуникационного и серверного оборудования стандарта 19 дюймов (19").
Имея современный дизайн, шкафы предназначены для установки и использования внутри помещений.
В основе шкафа лежит конструкция из двух сварных рам, что позволяет без труда выдерживать нагрузку до 800 кг.
Вид с боку. |

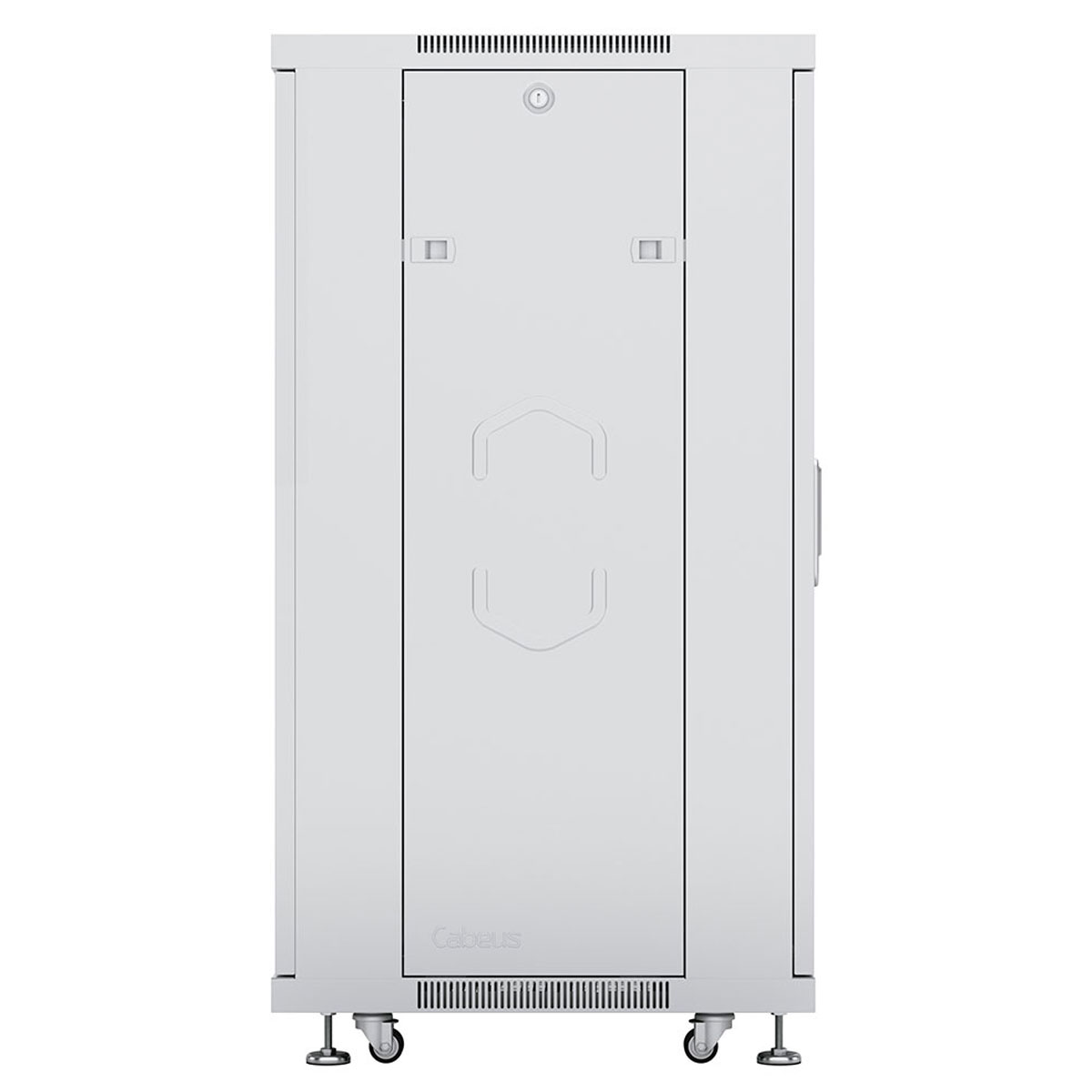

Вид сзади |

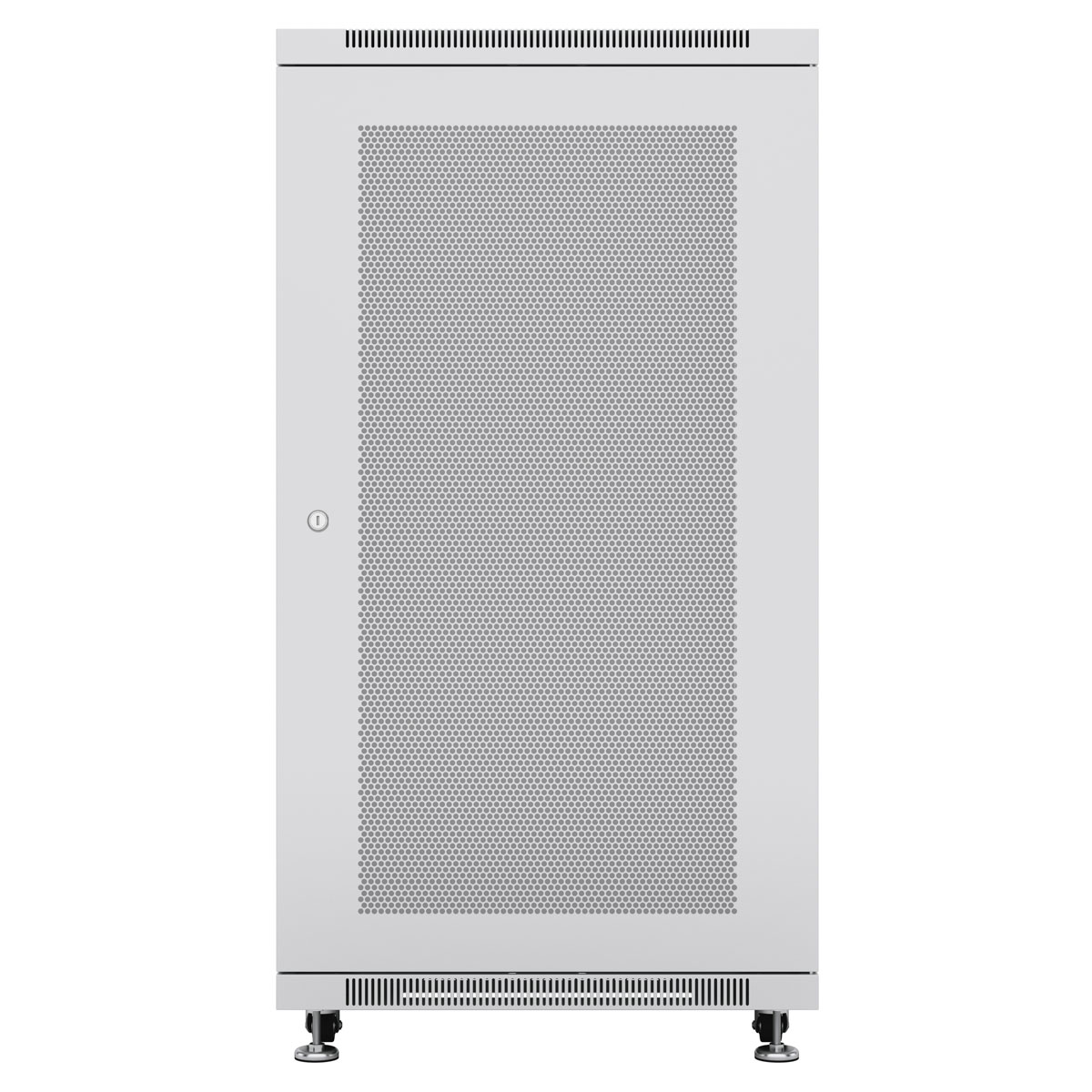

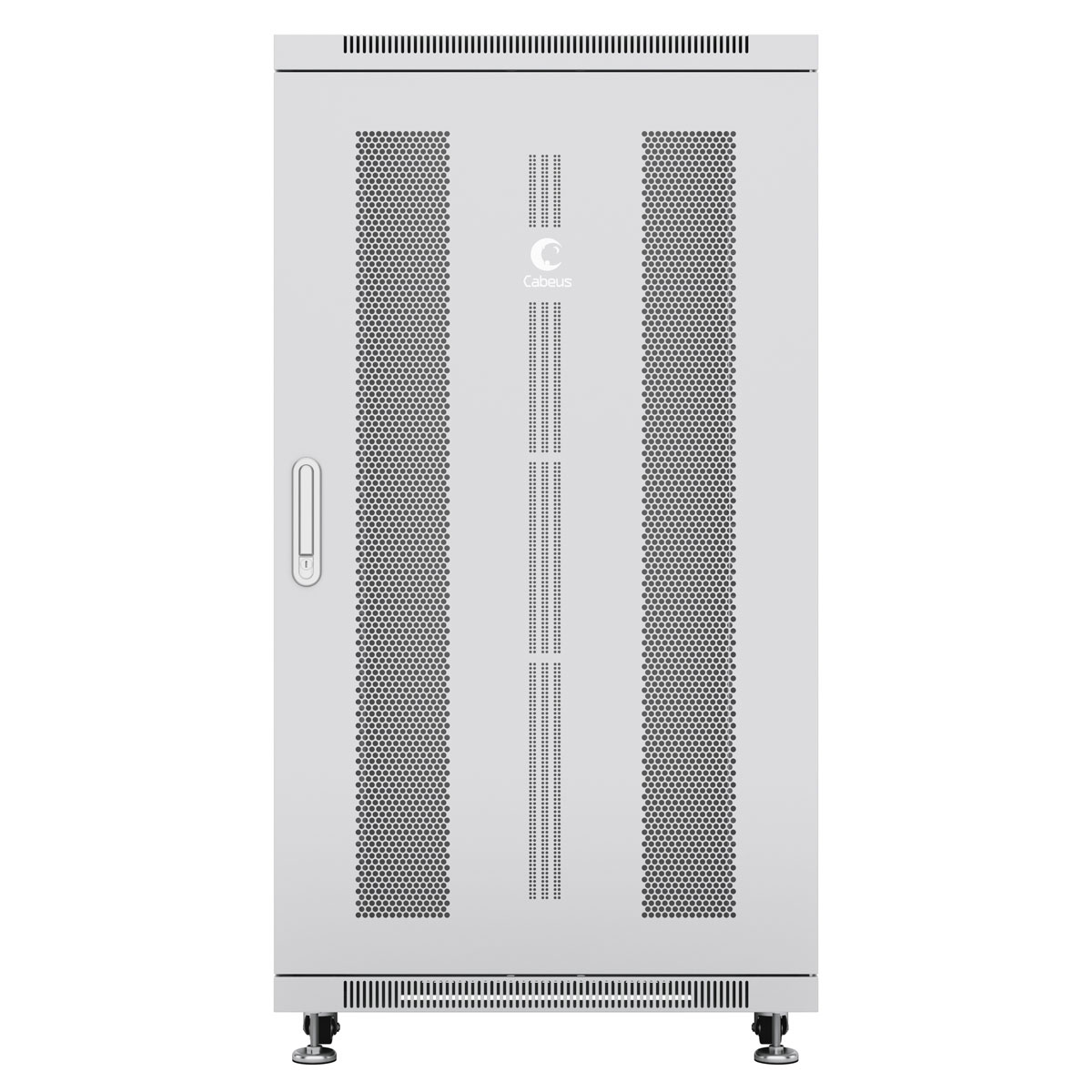

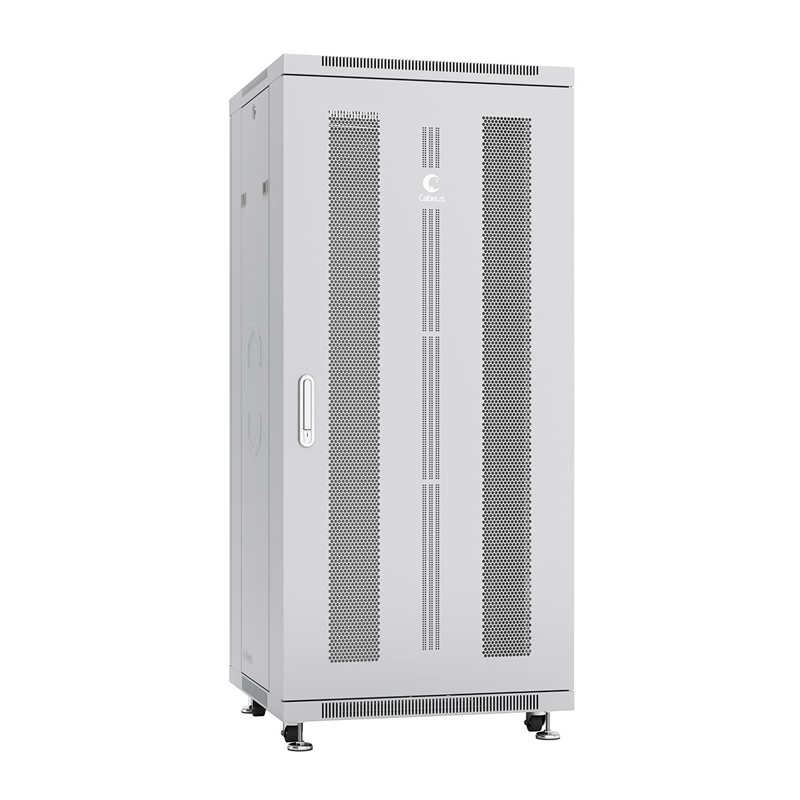

Вид спереди |
Две съёмные боковые панели – обеспечивают удобный доступ к установленному оборудованию. Фиксация боковых панелей, осуществляется при помощи защелок.

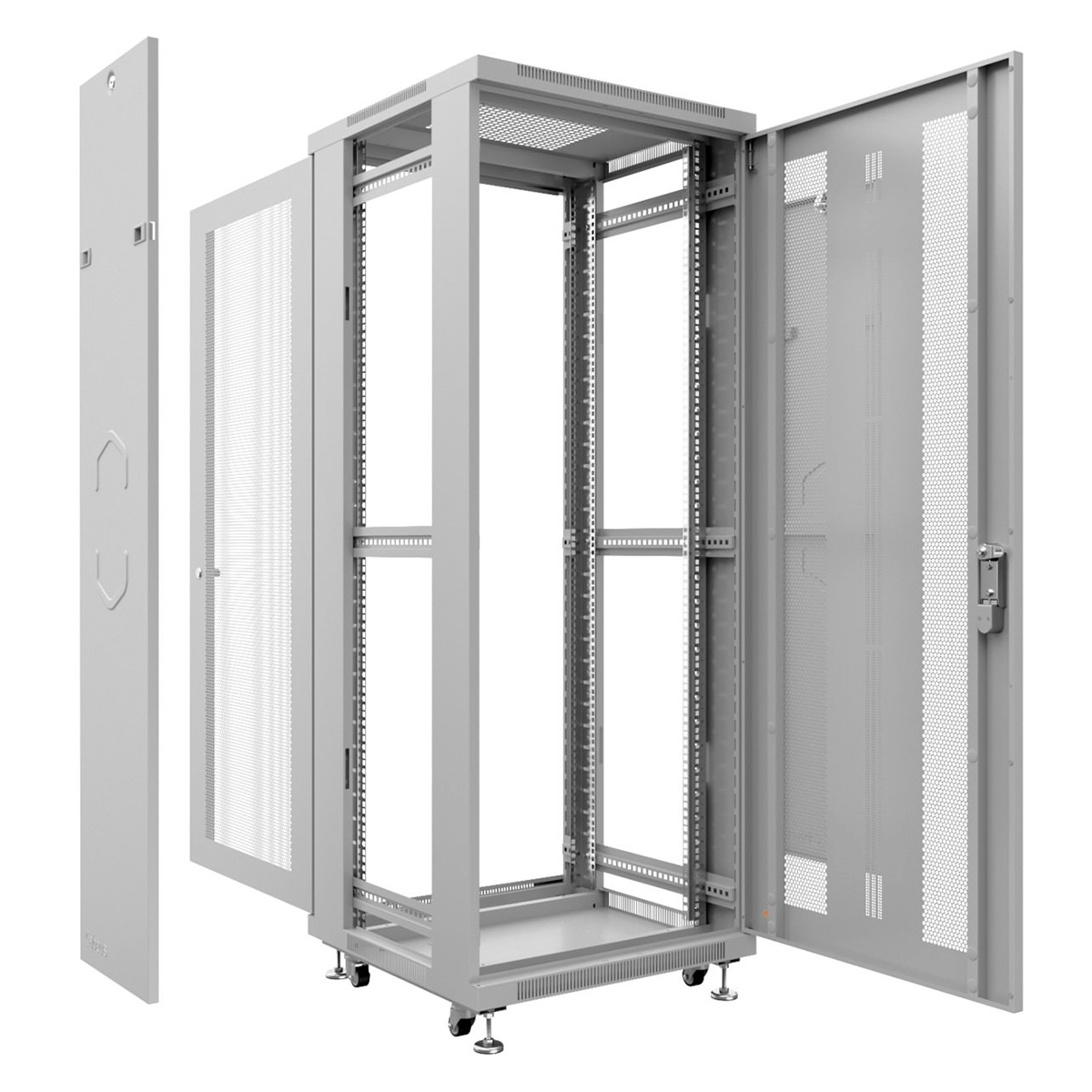

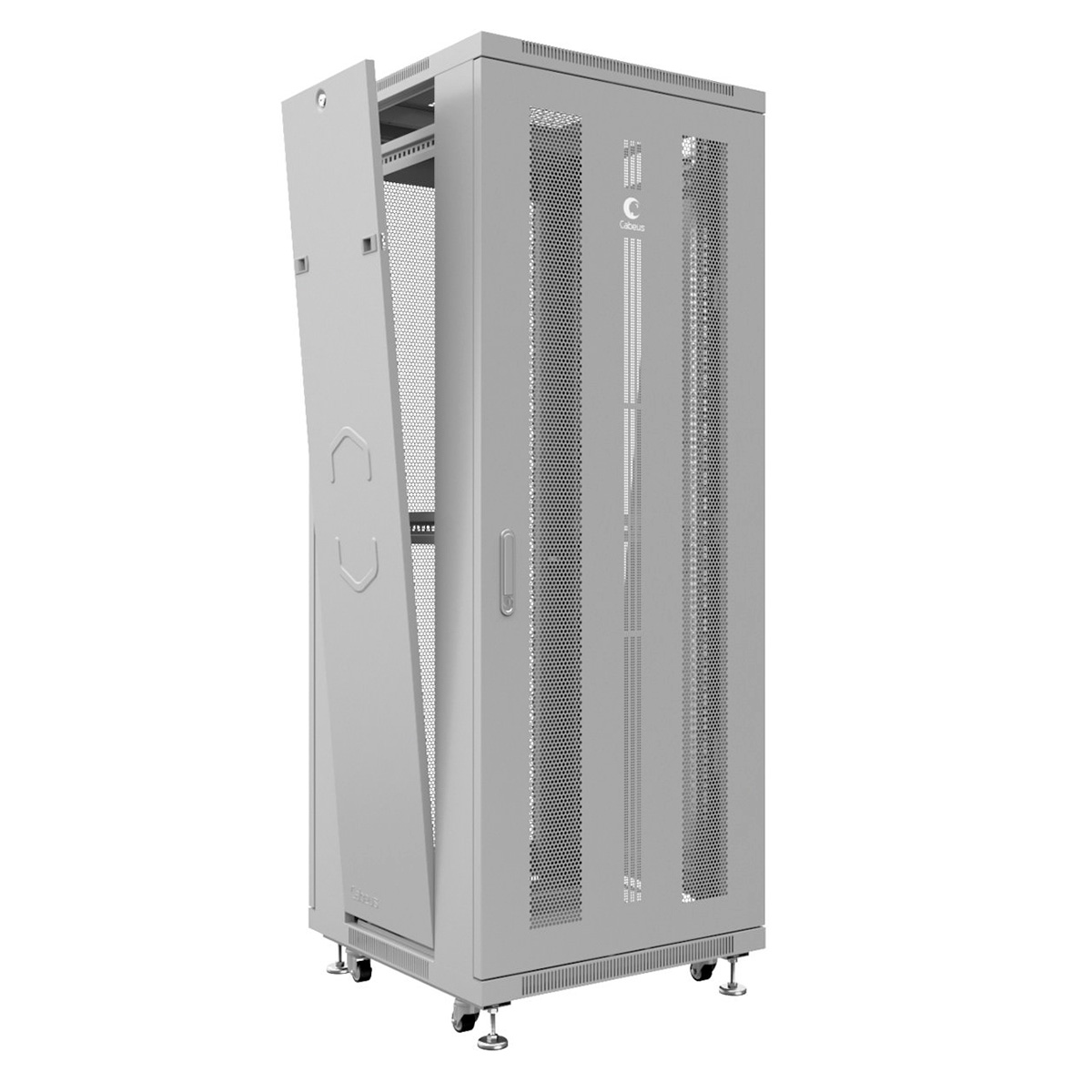

Съемные боковые панели. |

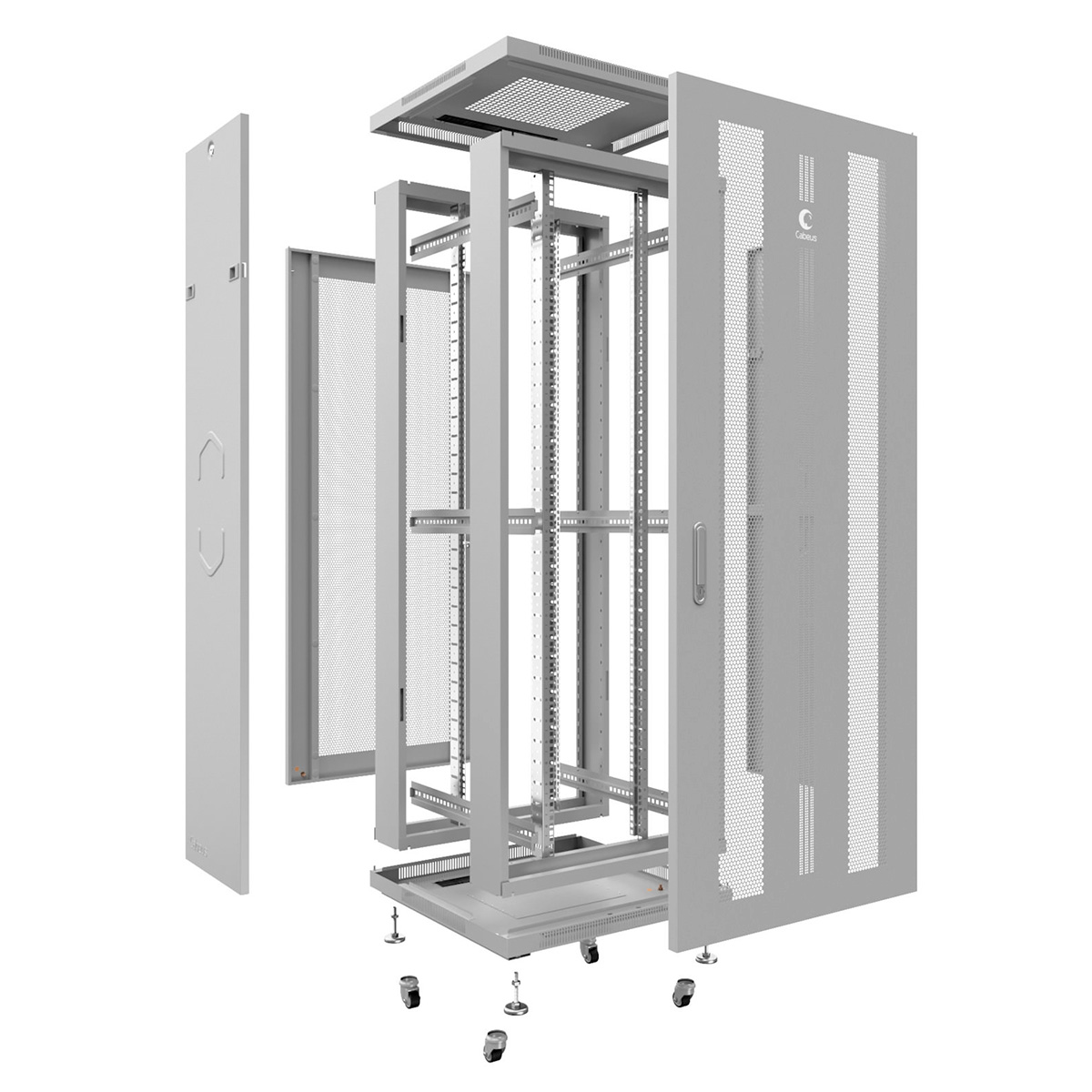

В разобранном виде. |
Упаковка состоит из трех частей. |

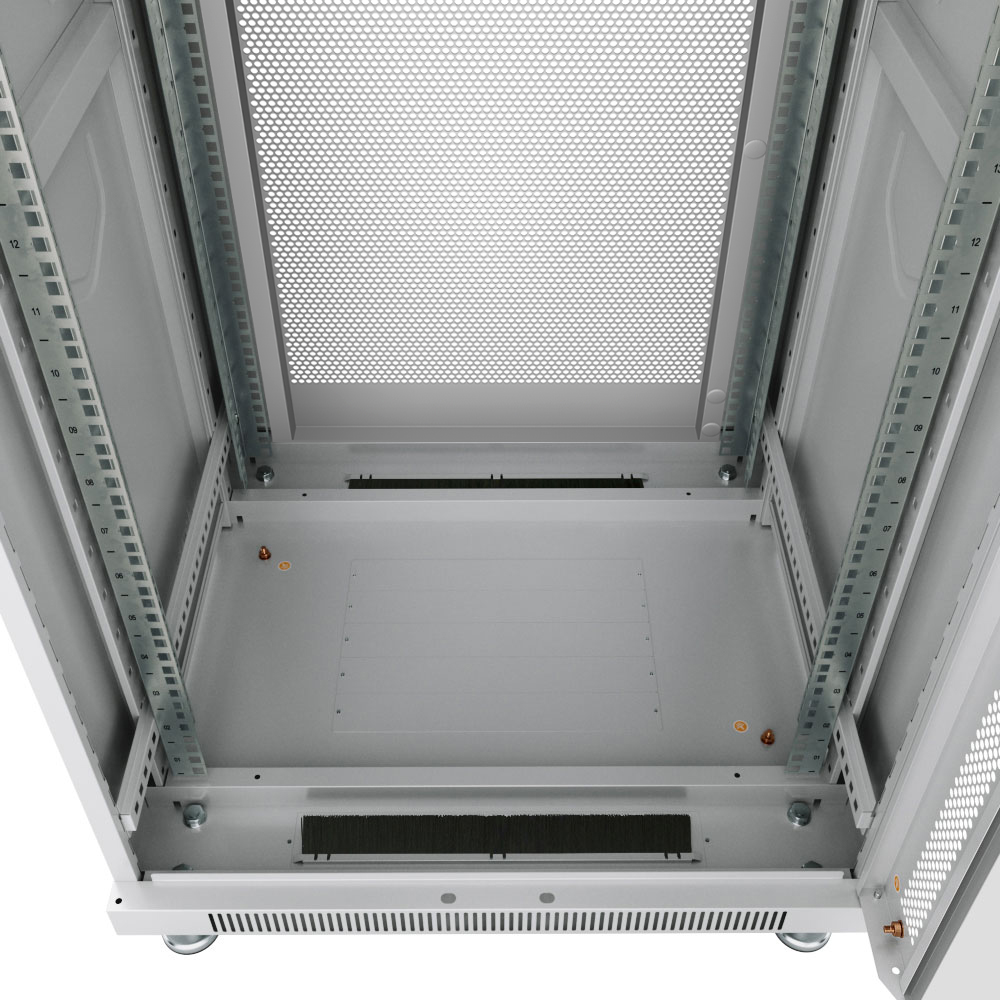

В основание шкафа и в крыше предусмотрены щеточные вводы для защиты оборудования от пыли при вводе информационного и силового кабеля.

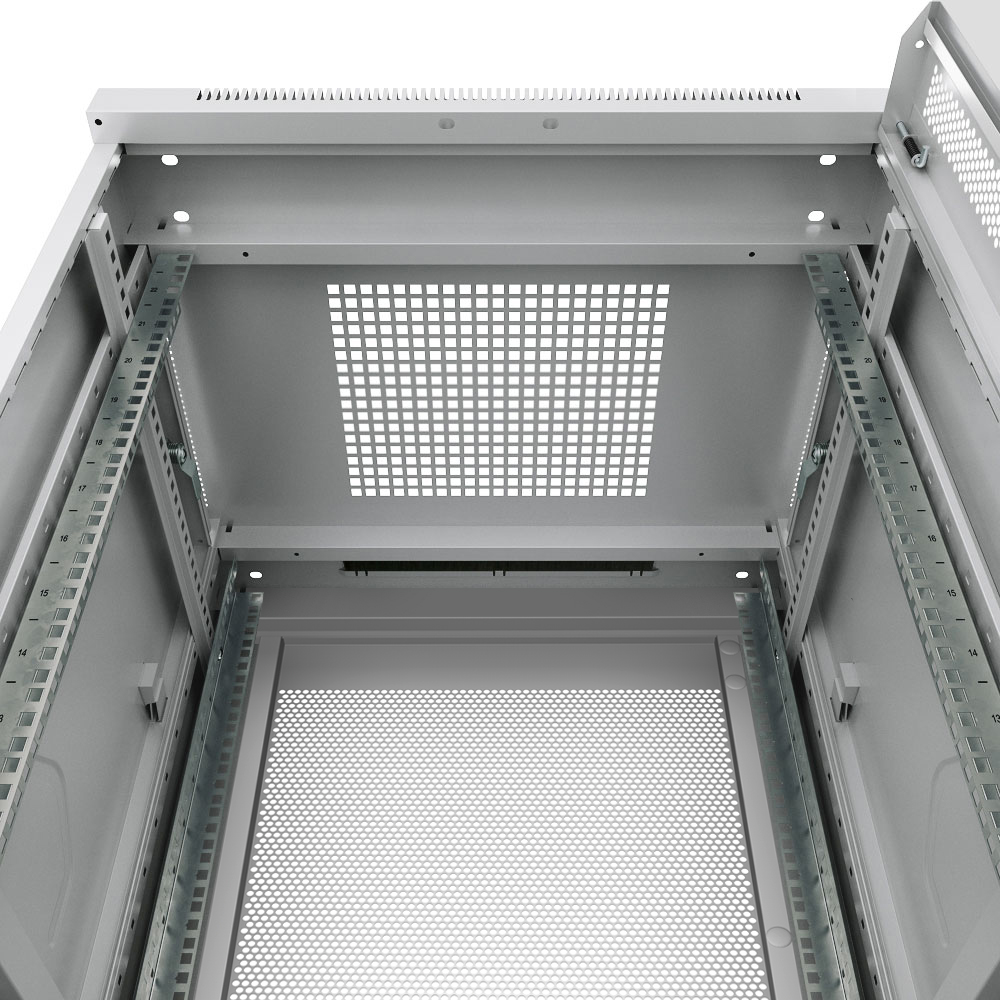

В шкафу великолепно продумана естественная (пассивная) вентиляция, за счет перфорации в корпусе шкафа и на передней дверце. В крыше предусмотрена установка активной вентиляции.
Щеточные вводы-2шт, заглушки-5шт |
Легко съёмные и перенавесные двери | Щеточный ввод и перфорация для вентиляции. |
Четыре 19" монтажных L - профиля, имеют юнитовую (U) разметку в соответствии со стандартом DIN 41494-7, глубина установки направляющих может изменяться в зависимости от устанавливаемого оборудования.

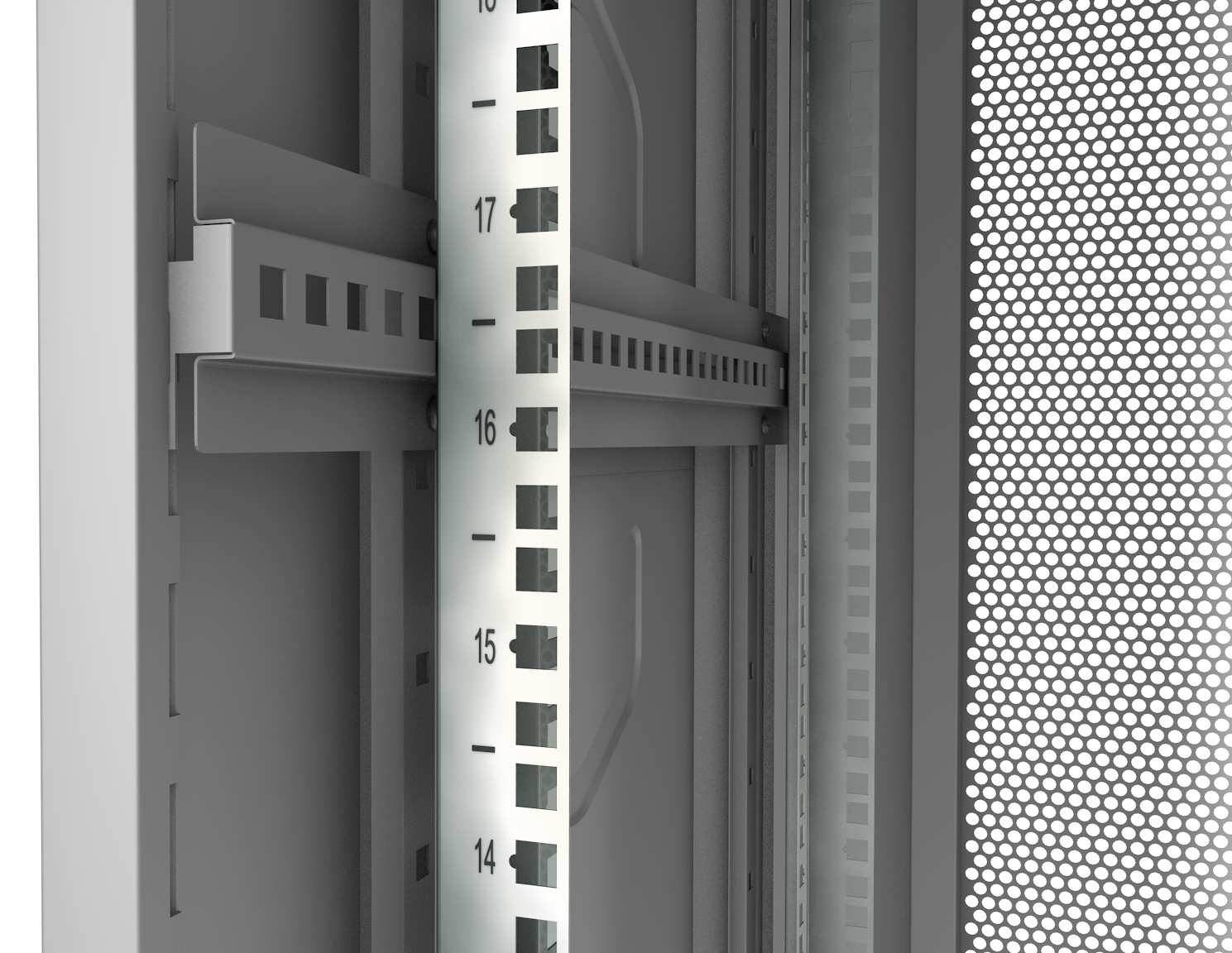

Монтажные профиля с (U) разметкой |

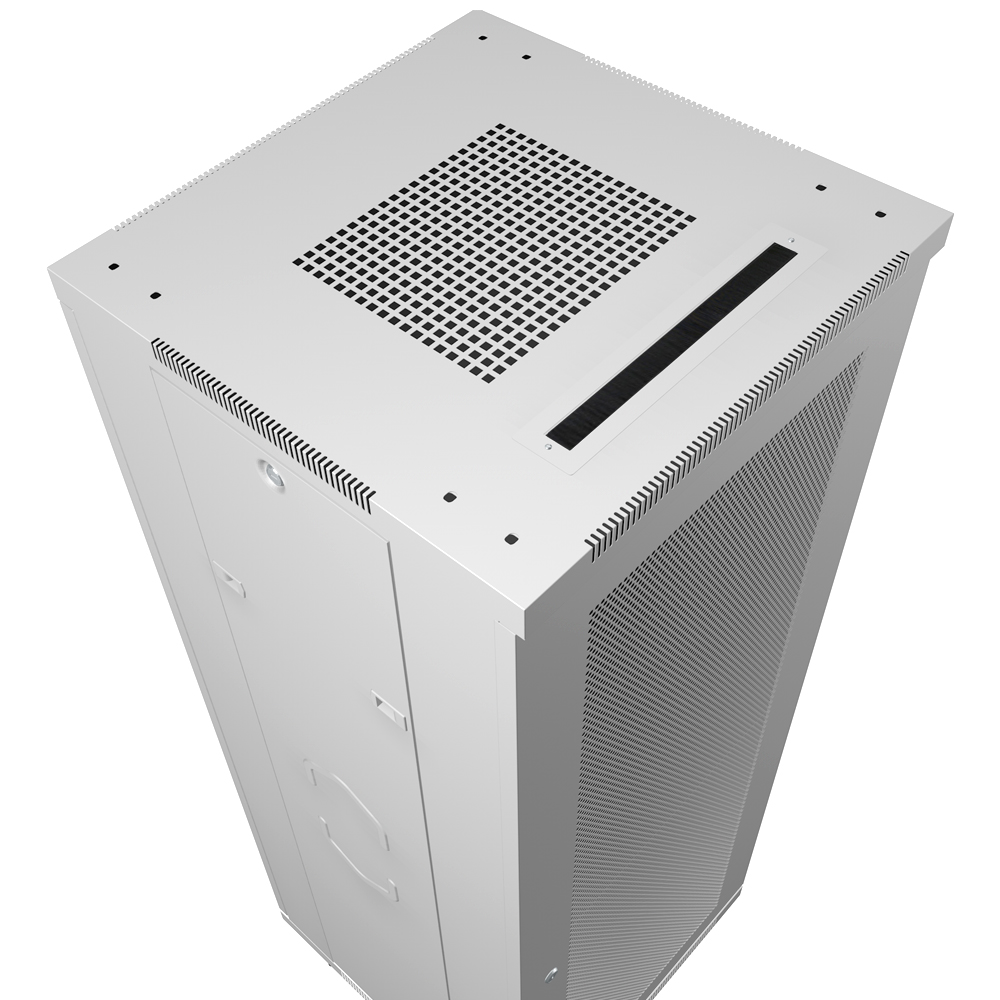

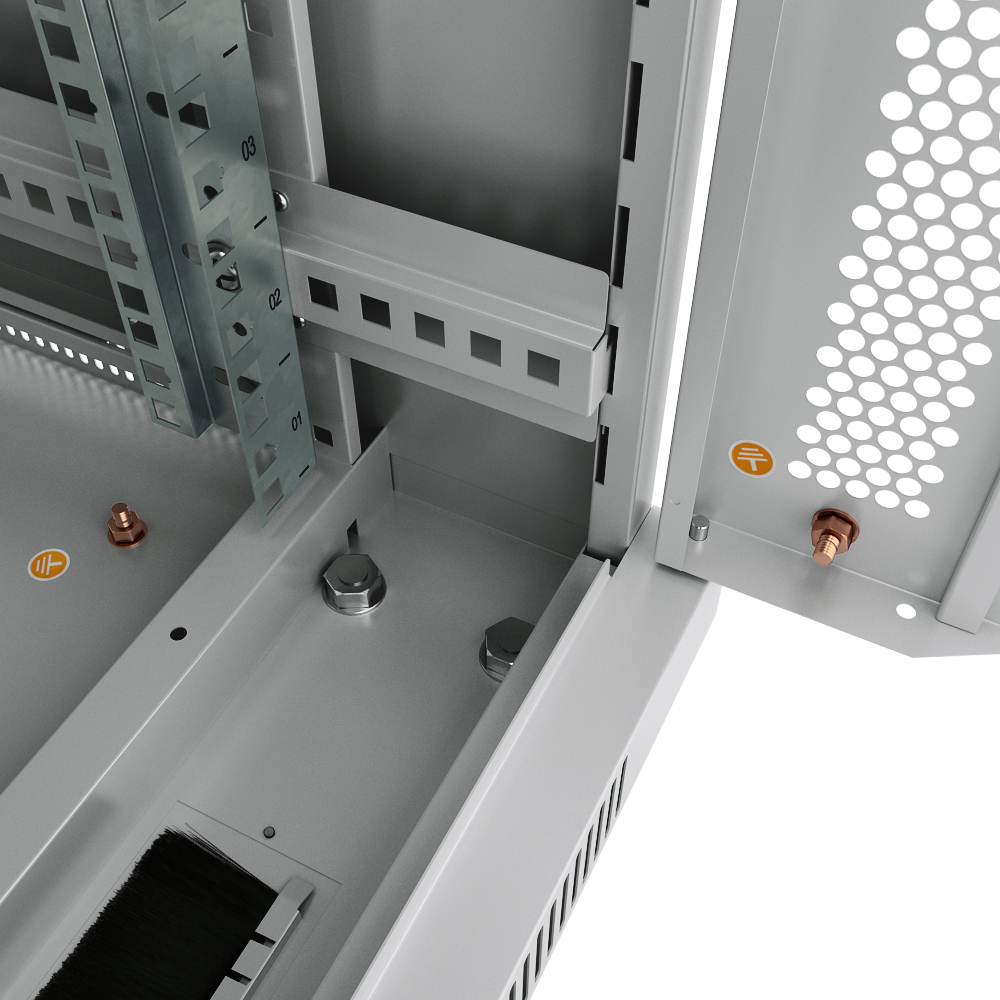

Болт заземления | Вид сверху |
Соответствие требованиям ГОСТ Р 53246-2008.
- Ед. измерения: шт.
- Тип двери: Перфорированная
- Высота (U): 18U
- Глубина: 600
- Ширина: 600
- Цвет: Серый
Несущая конструкция:
- служат сварные передние и задние дверные рамы.
Ввод кабеля:
- осуществляется сверху и снизу, через кабельные щеточные вводы.
Активная вентиляция:
- осуществляется путем установки в крышу активного вентиляторного модуля.
Технические характеристики:
- Передняя и задняя дверь: металлическая с перфорацией;
- Замок с ручкой на передней двери;
- Боковые съемные панели: металлические сплошные;
- Монтажные профили имеют Юнитовую (U) разметку.
Шкаф в базовой комплектации оснащен:
- основанием с люками для ввода кабеля, комплектом крепежа для установки оборудования (30шт.), регулируемыми опорами, роликовыми опорами.
Материал:
- Холоднокатаная сталь
- Толщина: монтажный профиль 2.0мм, несущая конструкция 1.5мм, остальное 1.2мм.
Степень Защиты по IP:
- IP20
Нагрузка:
- Статическая погрузка: 800кг.
Отделка наружной поверхности:
- Порошковая краска с предварительным обезжириванием и фосфатированием.
В комплект поставки шкафа Cabeus входит:
- передняя дверь с замками;
- задняя съемная панель с замками;
- 2 боковые съемные панели;
- 2 пары 19" монтажных профилей имеют Юнитовую (U) разметку;
- регулируемые и роликовые опоры;
- крепежный комплект 30шт. (винт+квадратная гайка).
Цвет:
- Серый RAL7035
Поставка:
- Поставляется разобраным в гофрокартонной упаковке.
Общая структура:
- Двери (взаимозаменяемые - задняя/передняя);
- Лючки кабельных вводов (щеточный ввод);
- Крыша;
- Модуль вентиляторный в крышу (в комплект не входит);
- Несущие конструкционные рамы;
- Боковые панели;
- Блок-адаптеры для крепления направляющих и 19" монтажных профилей (только для шкафов шириной 800мм.);
- 19" монтажные профили;
- Полки (в комплект не входят);
- Демпферные уголки;
- Направляющие для крепления 19" монтажных профилей;
- Заглушки в дно шкафа;
- Дно шкафа;
- Роликовые опоры;
- Осевые шпонки петли двери.
