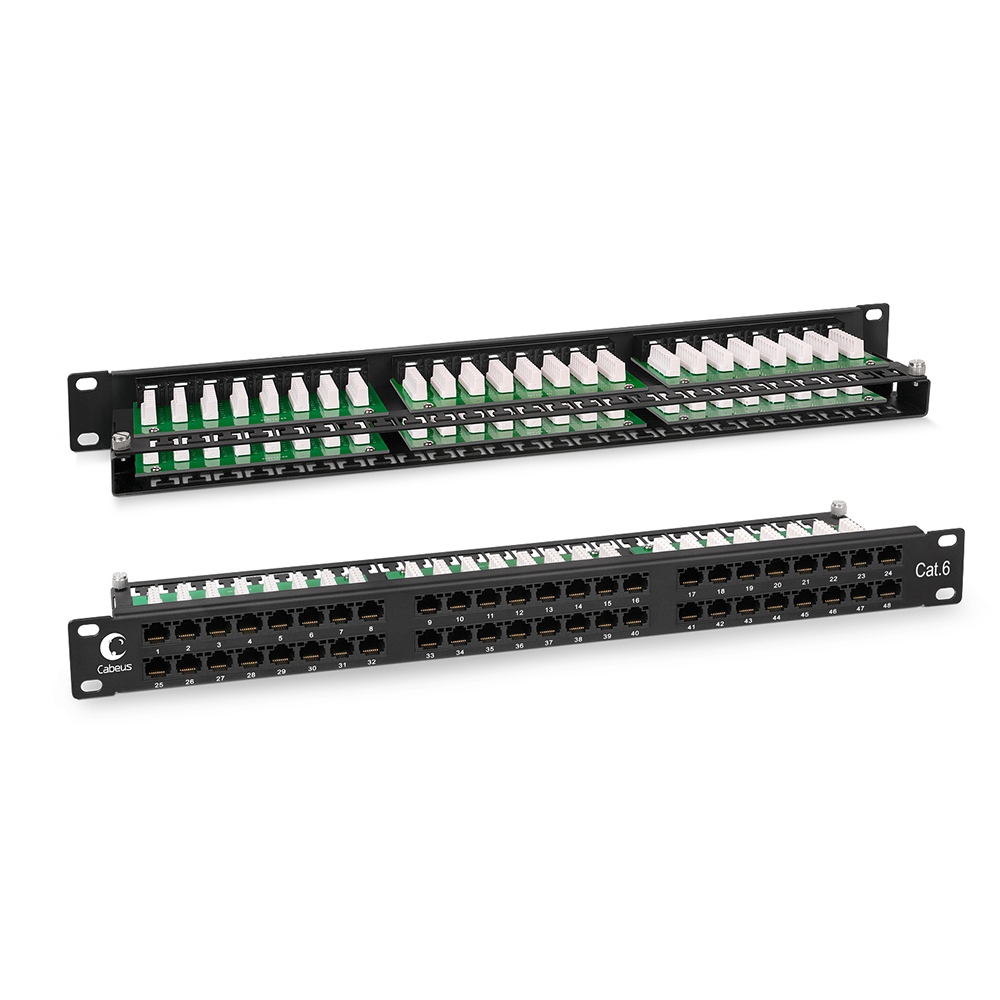

Патч-панель высокой плотности 19", 1U, 48 портов RJ-45 Cabeus PLHD-48-Cat.6-Dual IDC-1U
Cabeus PLHD-48-Cat.6-Dual IDC-1U Патч-панель высокой плотности 19", 1U, 48 портов RJ-45, категория 6, Dual IDC
Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров. Неэкранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки.
Соответствует характеристикам категории 6. Имеет 48 портов RJ-45 высотой всего 1U.

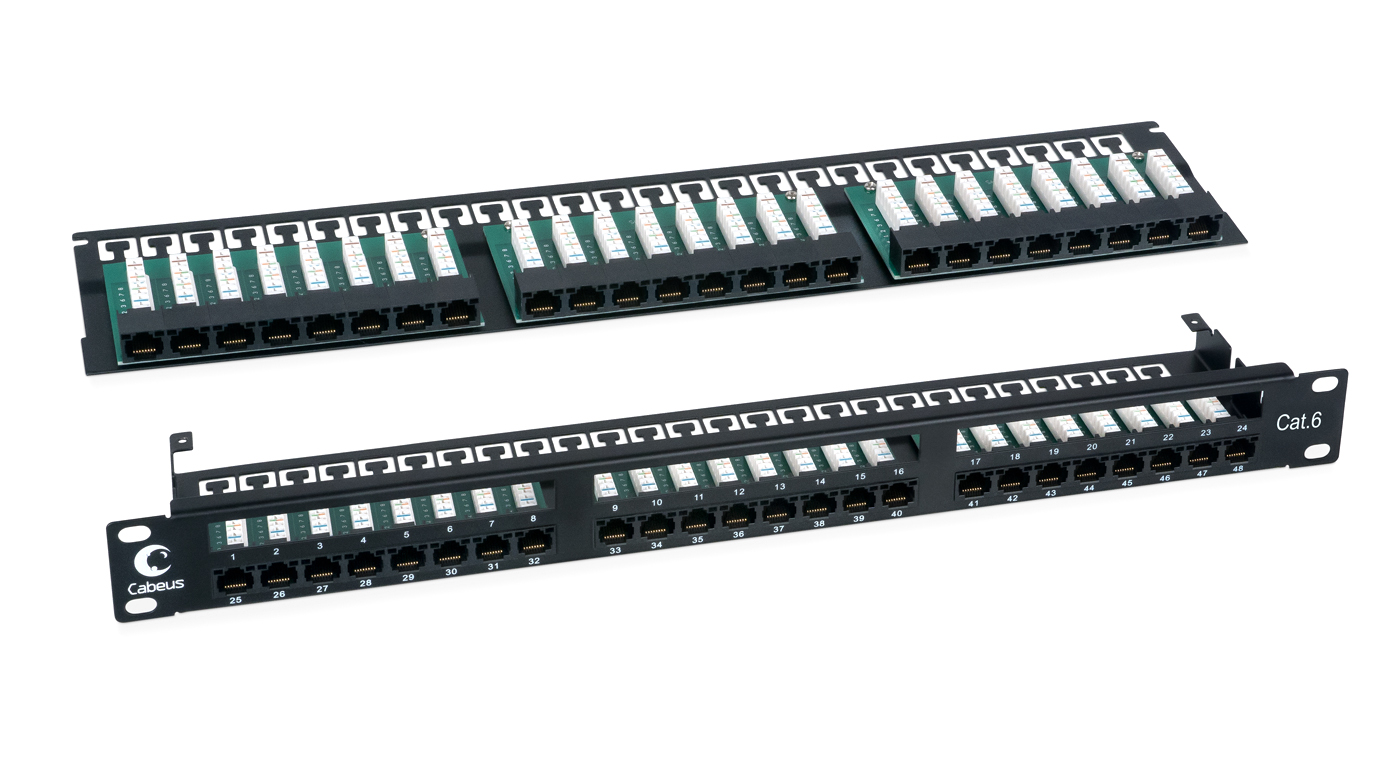

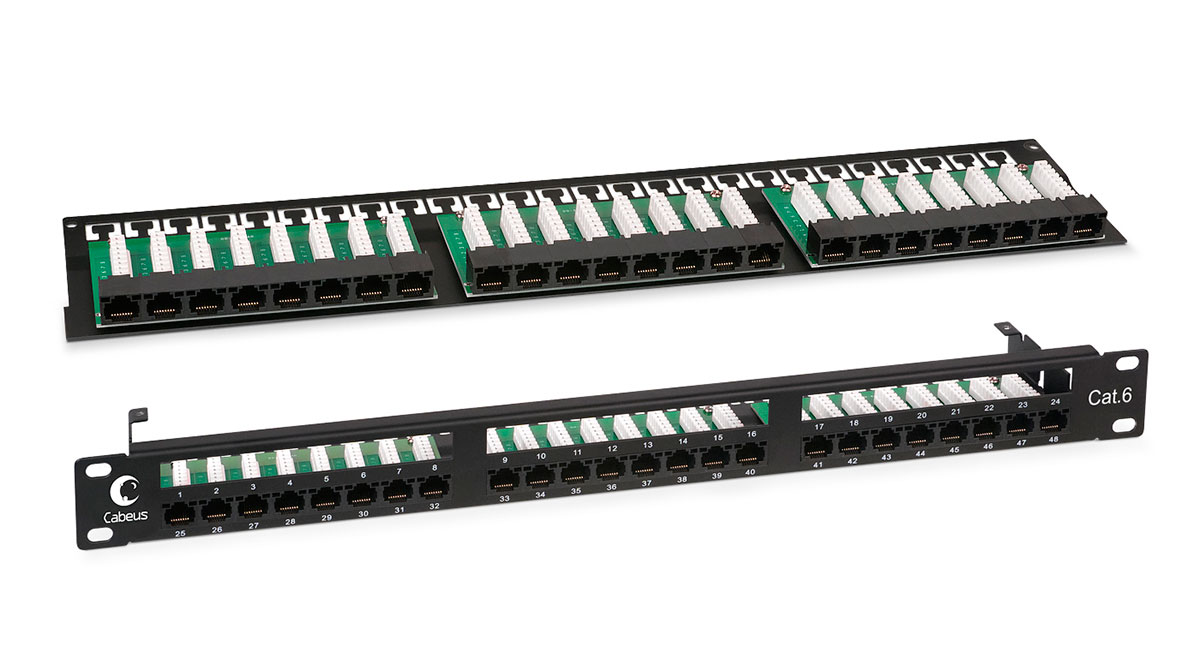

С лицевой стороны все порты пронумерованы.
С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B.

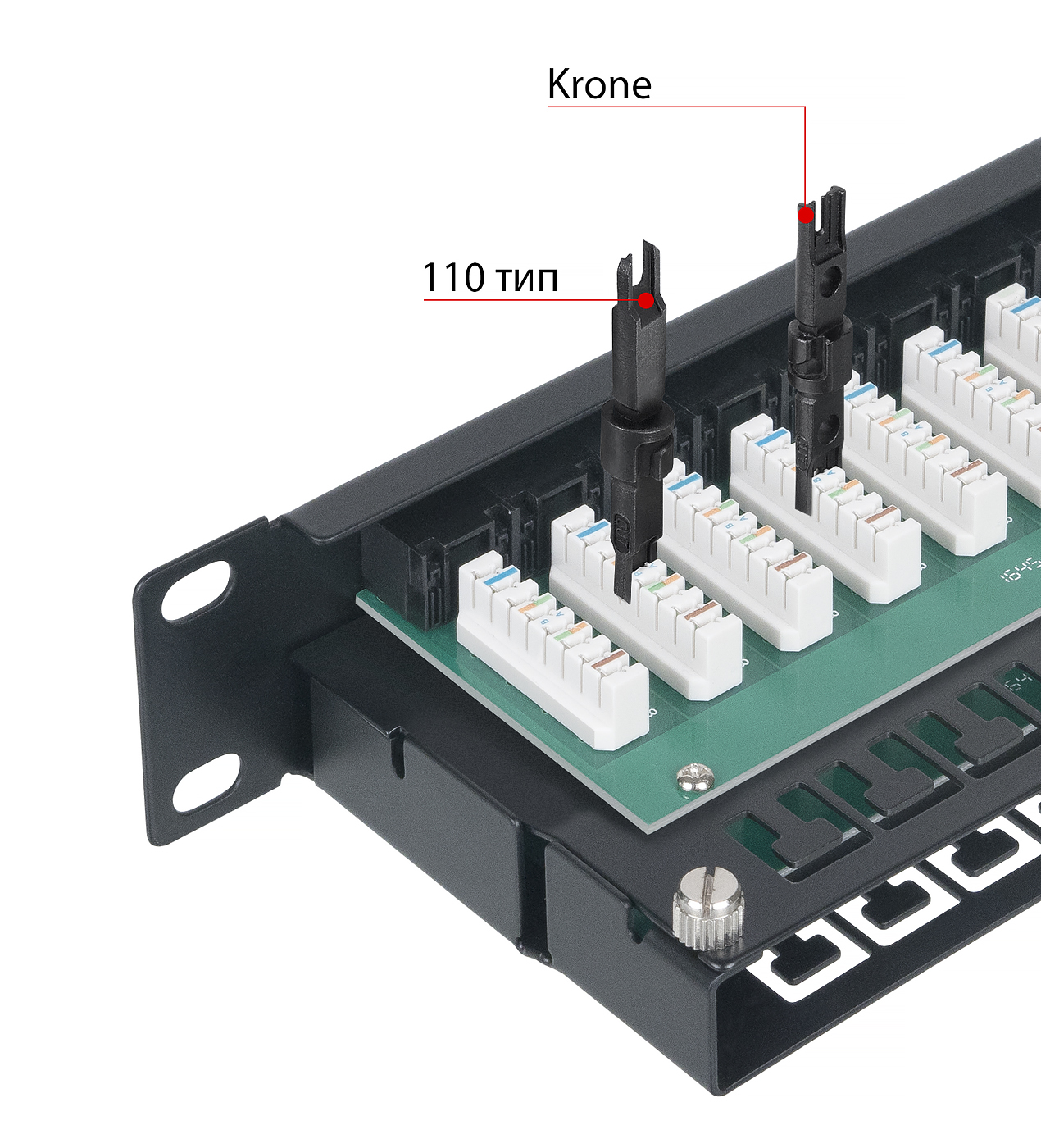

Ножи контактов располагаются под 90°. Для заделки проводников подходят ножи тип 110 и Krone.

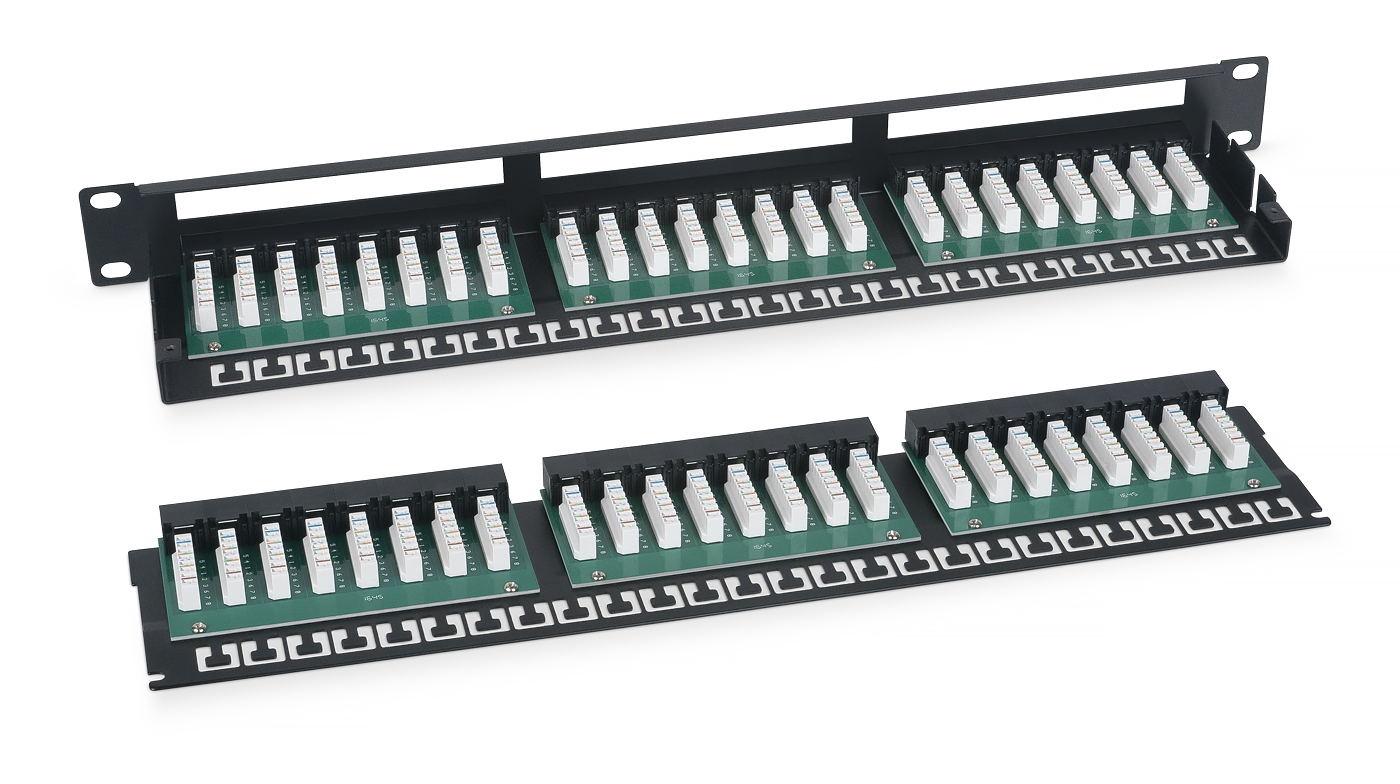

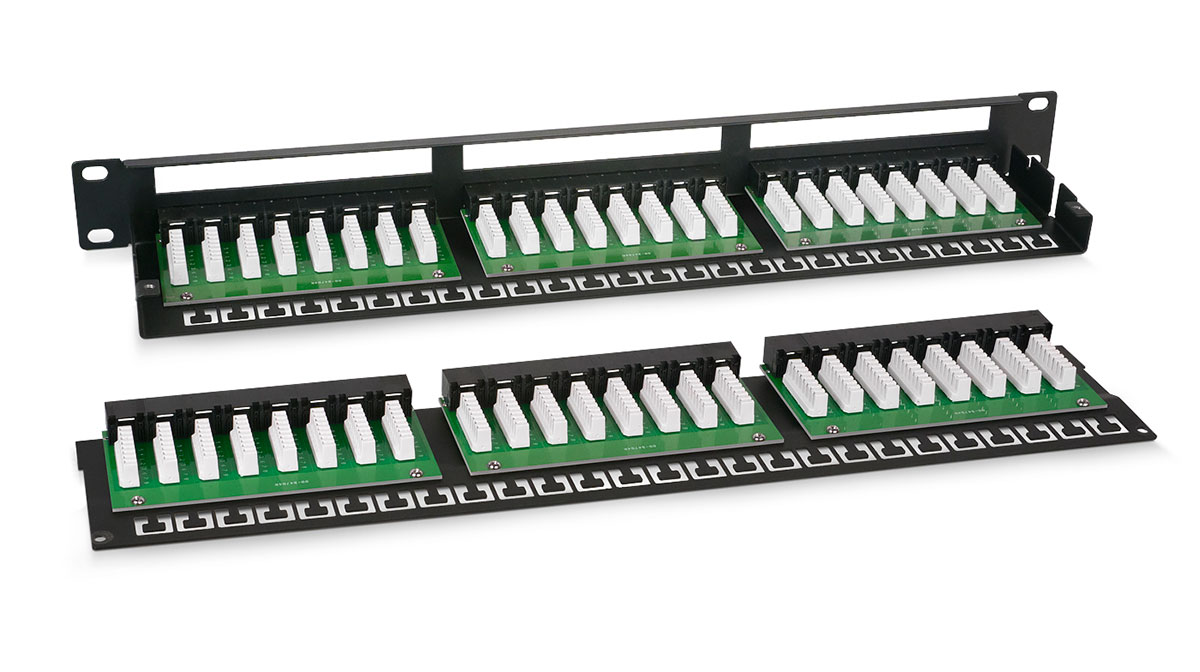

В комплект патч-панели входят 2 съемных задних организатора для фиксации кабелей.
Описание
- Тип установки: шкаф или стойка 19''
- Высота: 1U (48 портов)
- Категория: 6
- Полоса пропускания: 250 МГц
- Тип разъема: RJ45/8р8с
- Исполнение: неэкранированное
- Тип терминирования: 110/Krone

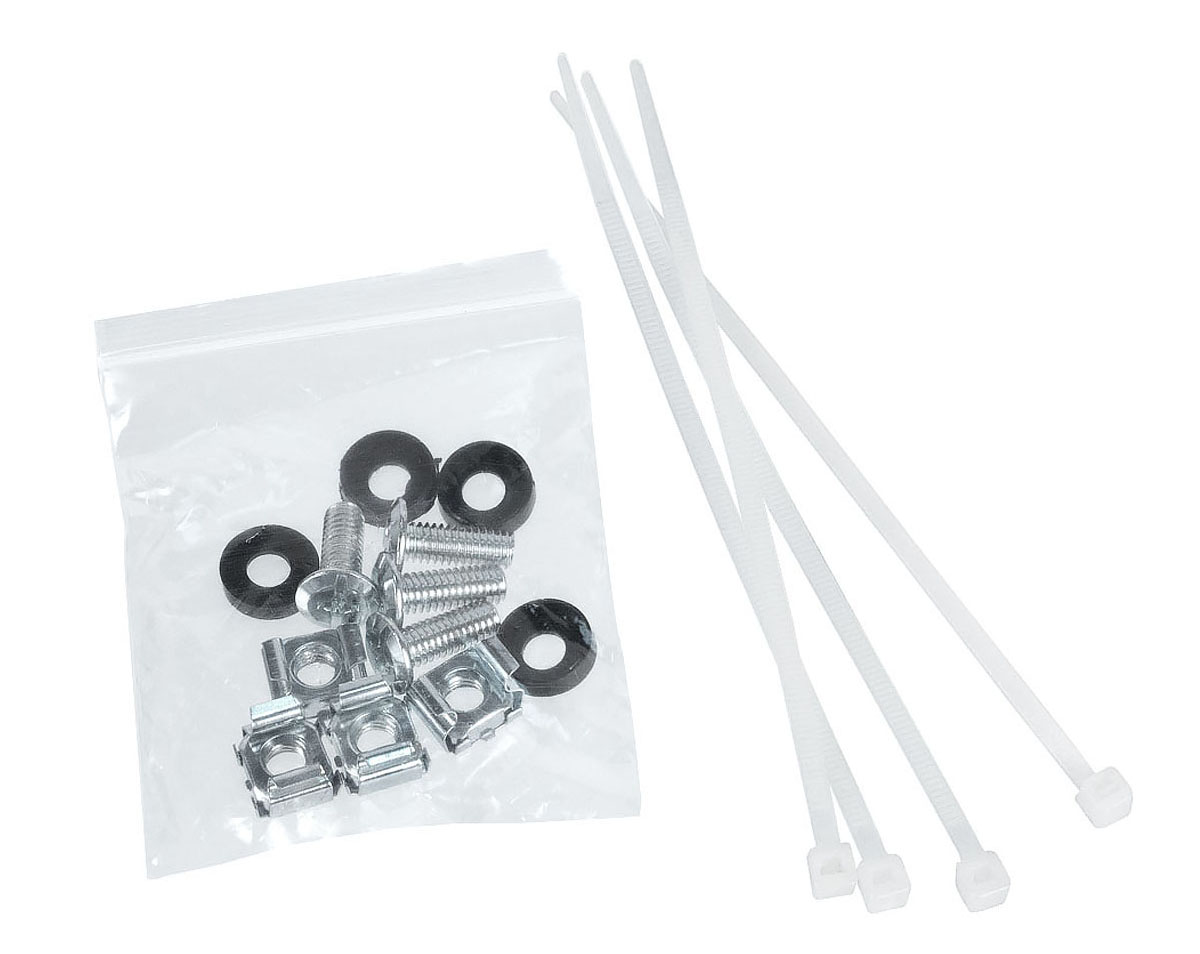

Комплектность поставки
- Патч-панель – 1шт
- Стяжка нейлоновая – 48шт
- Комплект крепежа (винт, шайба, гайка М6) – 4шт

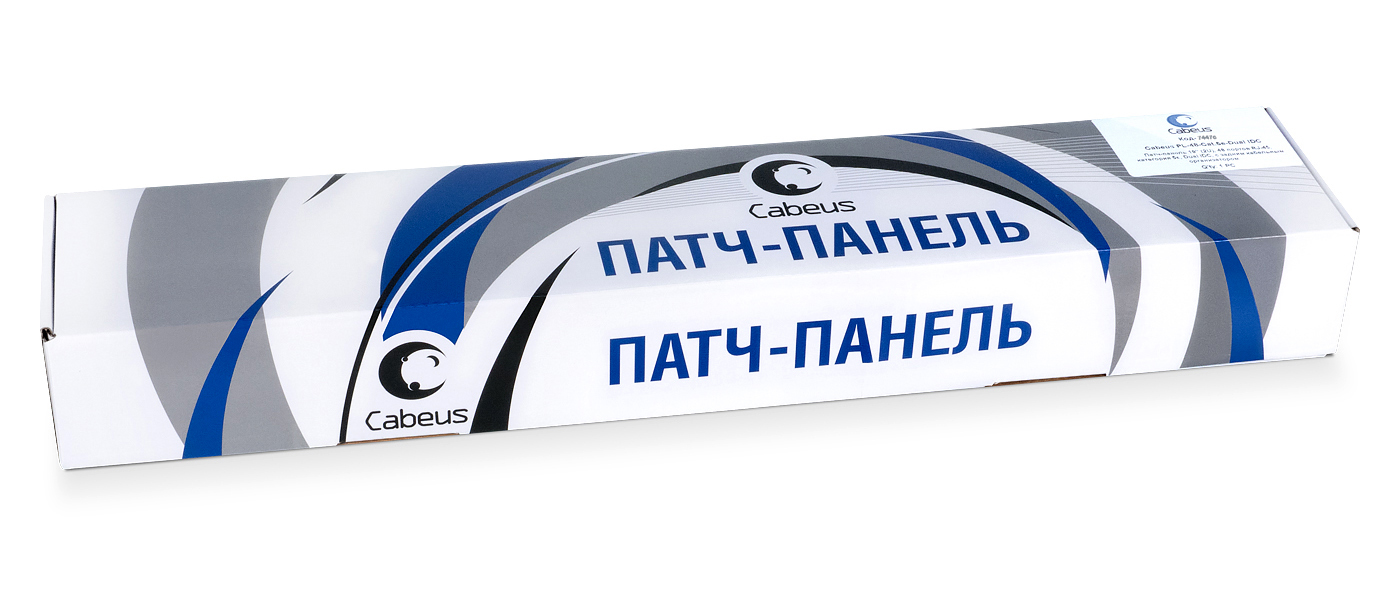

- Упаковка: индивидуальная картонная коробка
Соответствие стандартам
- ISO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246
| Параметр | Значение |
|---|---|
| Ширина (мм) | 435 |
| Ширина с креплением (мм) | 482 |
| Высота (мм) | 45 / 1U |
| Глубина / Длина (мм) | 90 |
| Вес (кг) | 1,34 |
| Вес в упаковке (кг) | 1,52 |
| Ширина упаковки (мм) | 535 |
| Длина упаковки (мм) | 125 |
| Высота упаковки (мм) | 50 |
| Объем (м3) | 0,003 |
| Количество портов | 48 |
| Тип | неэкранированная |
| Заделка контактов | Dual IDC |
| Цвет | черный |
| Параметр | Значение |
|---|---|
| Контактное сопротивление | не более 20 мОм |
| Сопротивление изоляции | не менее 500 мОм |
Эксплуатация
- Подключаемые проводники: одножильные 22 – 26 AWG
- Количество подключений: не менее 750 циклов
- Усилие удержания разъема: 50Н/1 мин
- Допустимая температура хранения: от -40 до +70
- Допустимая температура монтажа: от 0 до +50
- Допустимая температура эксплуатации: от -10 до +60
Материалы
- Корпус: сталь 1,6 мм
- Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
- Корпус: ударопрочный ABS-пластик, UL-94V-0
- Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
- Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля
- IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова
Особенности конструкции
- Цифровая маркировка портов с лицевой стороны панели
- Цифровая маркировка IDC контактов
- Встроенный задний кабельный организатор кабеля
Поддерживаемые приложения
- 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
