Патч-панель 19" (2U), 48 портов RJ-45 Cabeus PL-48-Cat.6a-Dual IDC

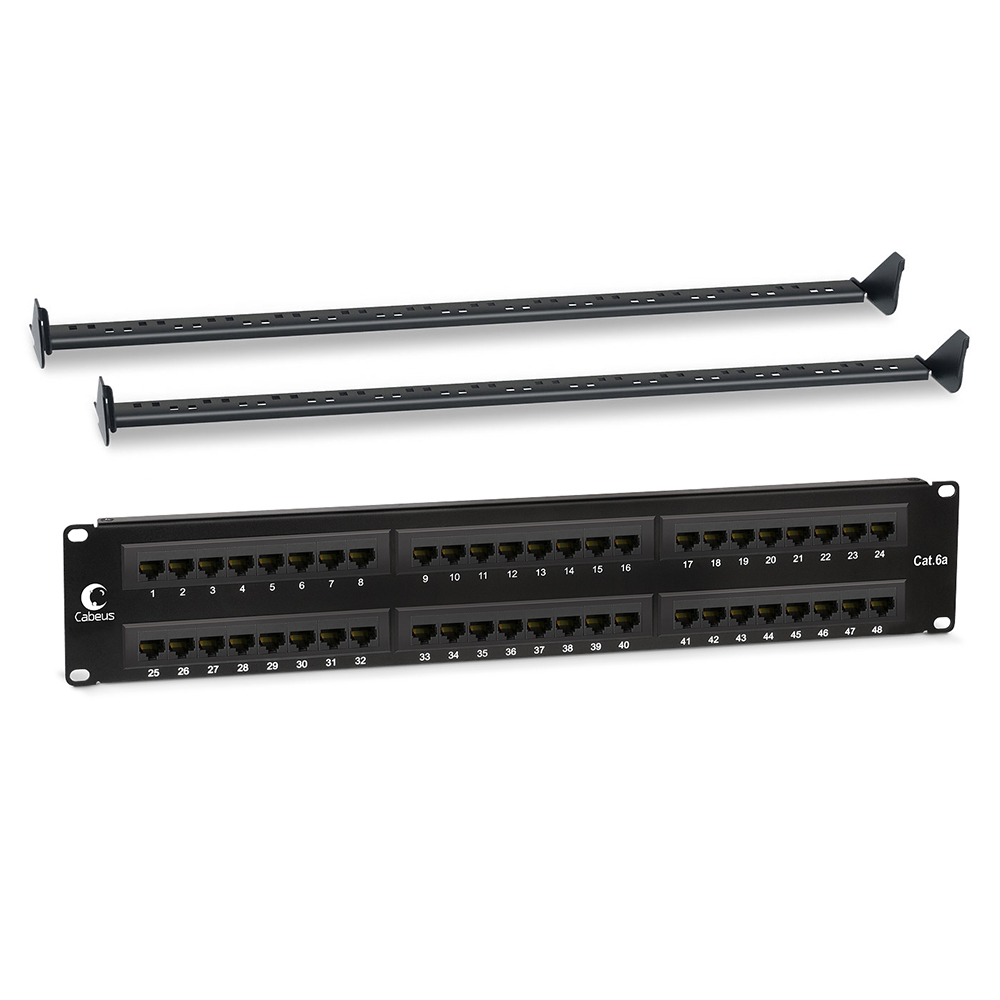

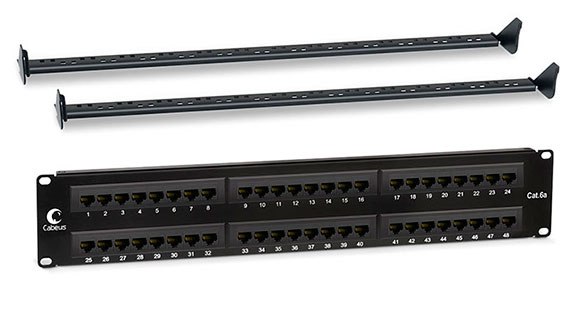

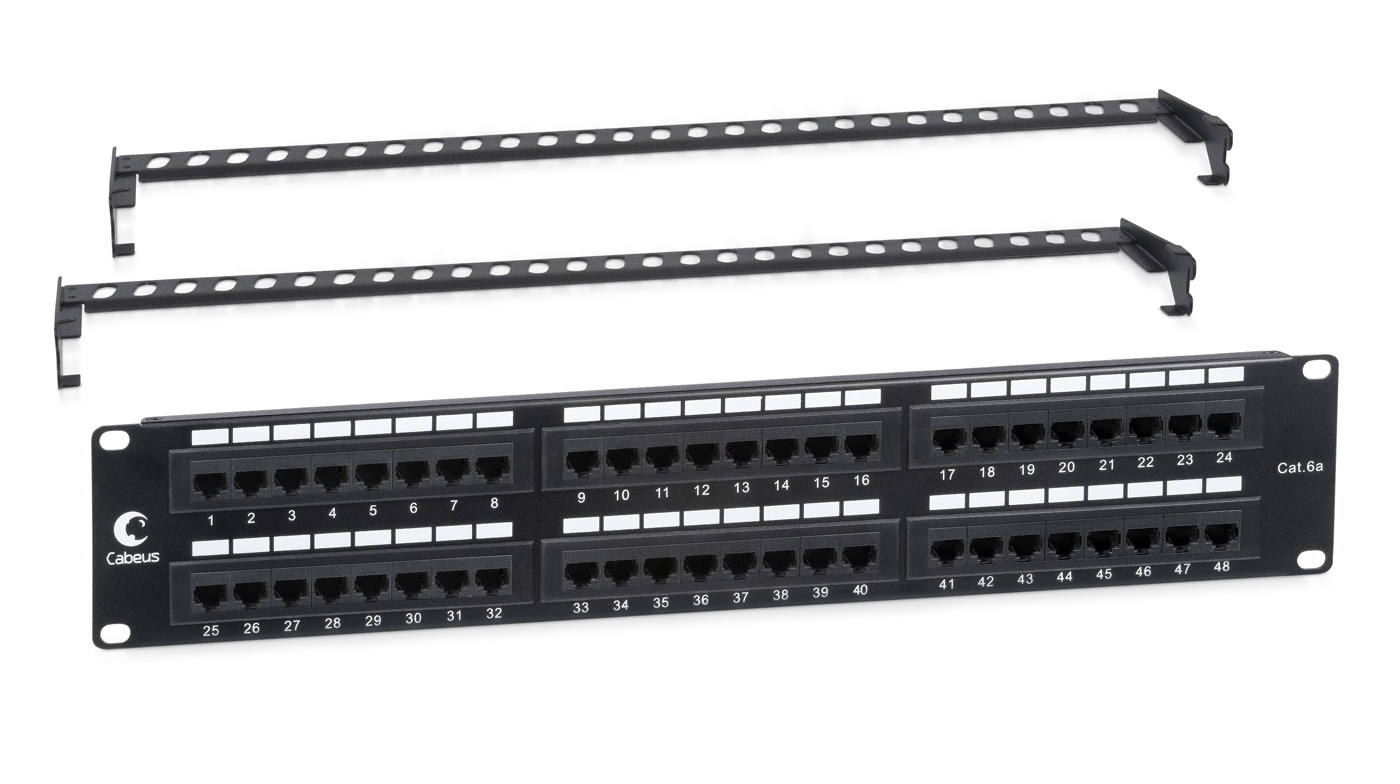

Cabeus PL-48-Cat.6a-Dual IDC Патч-панель 19" (2U), 48 портов RJ-45, категория 6a, Dual IDC, с задним кабельным организатором
Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров. Неэкранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки.
Соответствует характеристикам категории 6а. Имеет 48 портов RJ-45 на 2U.

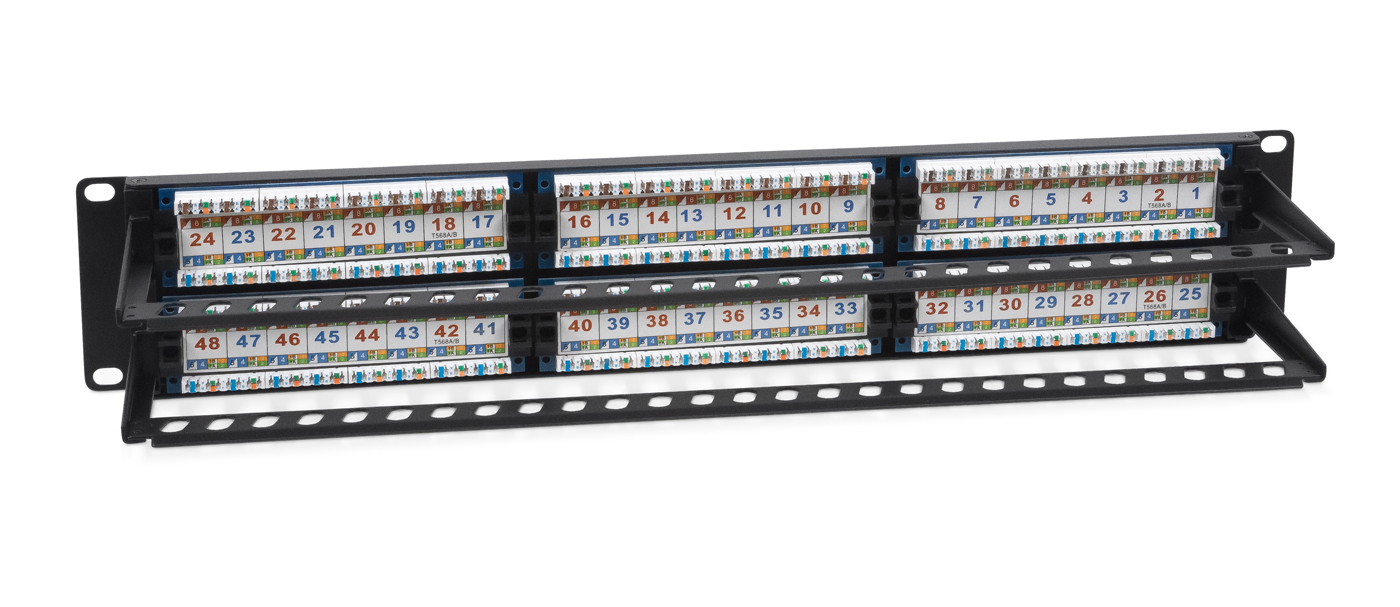

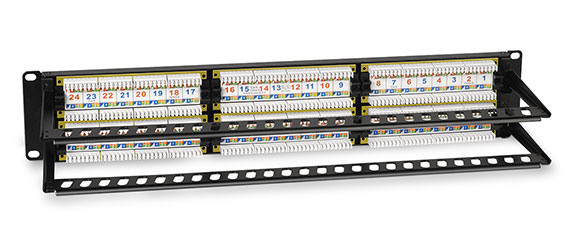

С лицевой стороны все порты пронумерованы. С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B.
Ножи контактов располагаются под 90°. Для заделки проводников подходят ножи тип 110 и Krone.
В комплект патч-панели входят 2 съемных задних организатора для фиксации кабелей.
Описание
- Тип установки: шкаф или стойка 19''
- Высота: 2U (48 порта)
- Категория: 6А
- Полоса пропускания: 500 МГц
- Тип разъема: RJ45/8р8с
- Исполнение: неэкранированное
- Тип терминирования: 110/Krone
Комплект поставки
- Патч-панель – 1шт
- Задний кабельный организатор – 2шт

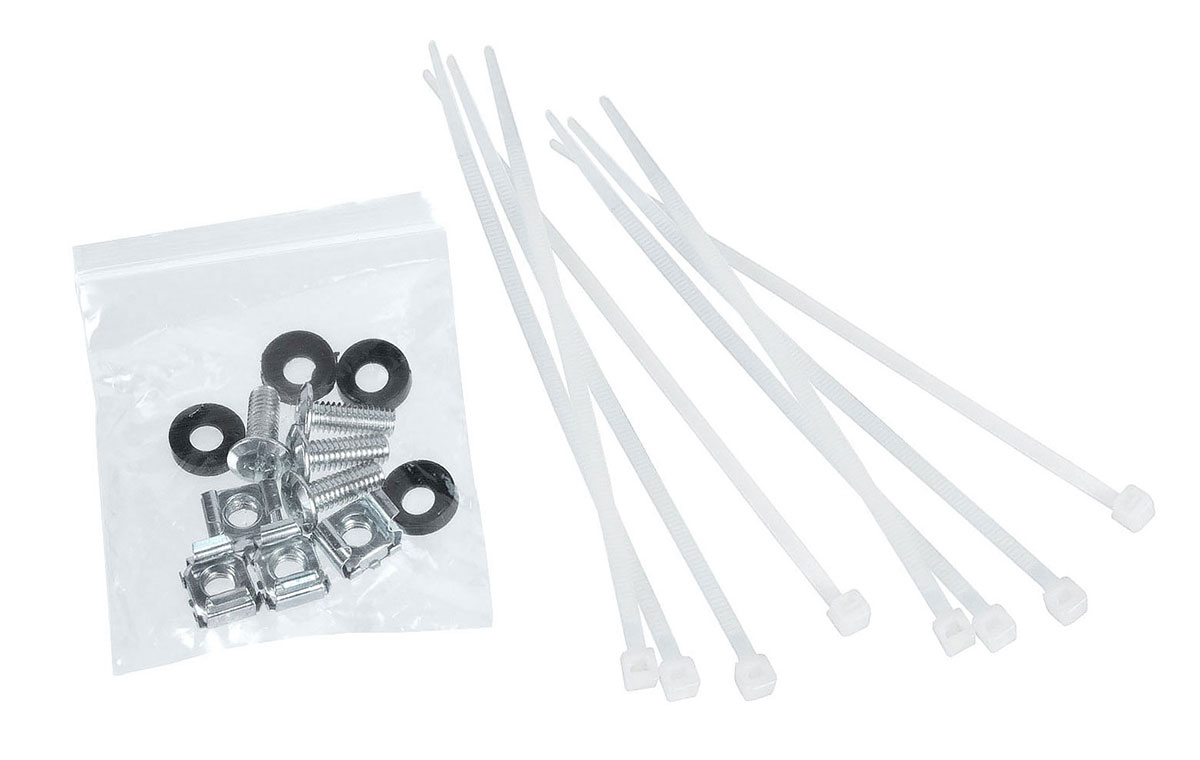

- Стяжка нейлоновая – 8шт

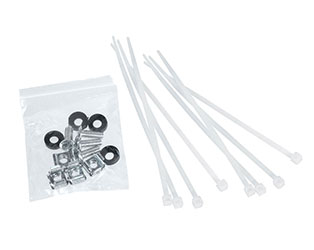

- Комплект крепежа (винт, шайба, гайка М6) – 4шт
Упаковка

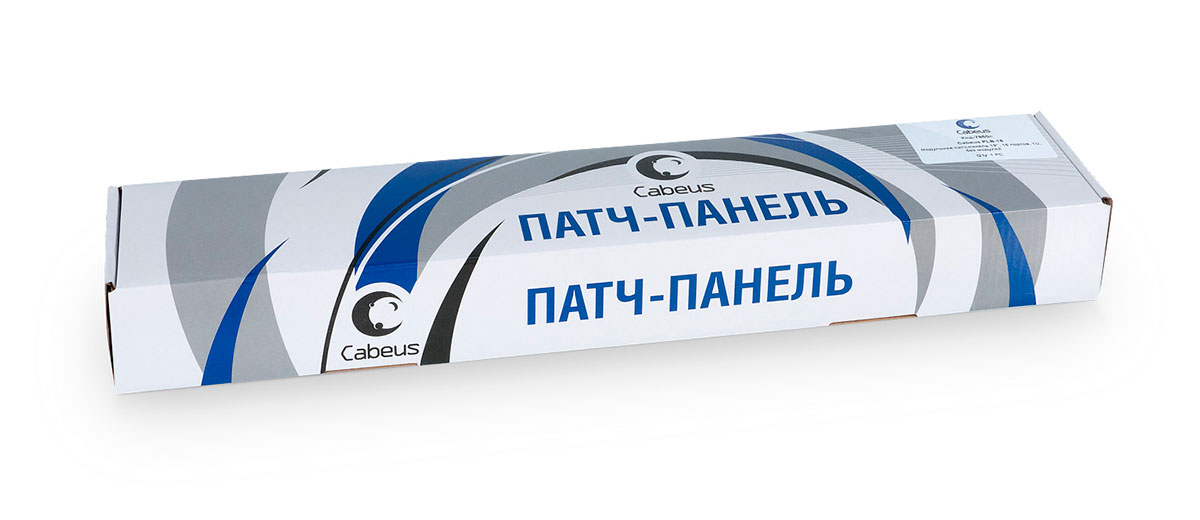

- индивидуальная картонная коробка
Соответствие стандартам
- ISO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246
| Параметр | Значение |
|---|---|
| Ширина (мм) | 446 |
| Ширина с креплением (мм) | 482 |
| Высота (мм) | 88 / 2U |
| Глубина / Длина (мм) | 32 |
| Вес (кг) | 0,96 |
| Вес в упаковке (кг) | 1,46 |
| Ширина упаковки (мм) | 525 |
| Длина упаковки (мм) | 150 |
| Высота упаковки (мм) | 62 |
| Объем (м3) | 0,005 |
| Количество портов | 48 |
| Тип | неэкранированная |
| Заделка контактов | Dual IDC (110 и Krone) |
| Цвет | черный |
| Параметр | Значение |
|---|---|
| Контактное сопротивление | не более 20 мОм |
| Сопротивление изоляции | не менее 500 мОм |
Спецификация
- Соответствует ANSI/TIA/EIA-568–C.2 Category 6a
- Соответствует TIA/EIA TSB-40
- Соответствует ISO/IEC Generic Cabling Standard 11801:2002 ed.2.0
- Соответствует CENELEC Generic Cabling Standard EN50173 – 1:2002
Материалы
- Корпус: ABS 94V-0 IDC: PC UL94V-0 PCB: FR-4 толщина 1,6 мм, 2 слоя
- PCB разъем: стекловолокно PBT UL94V-0 толщиной 0,35 мм, к
- онтакты - фосфористая бронза с позолотой (1.27 мкм)
- Металлический корпус: толщина металла 1,6 мм
Особенности конструкции
- Соответствует ANSI/TIA/EIA-568-B.2 Category 5e
- Современный дизайн и простота установки
- Цветовая кодировка проводников в соответствии с T568B и T568A
- Цифровая маркировка портов с лицевой стороны панели
- Цветовая и цифровая маркировка контактов с обратной стороны панели
- Площадки для дополнительной маркировки
- Наилучшее соединение при использовании патч-кордов Cabeus
- +Контакты Dual IDC, обеспечивающие наименьшие перекрестные помехи

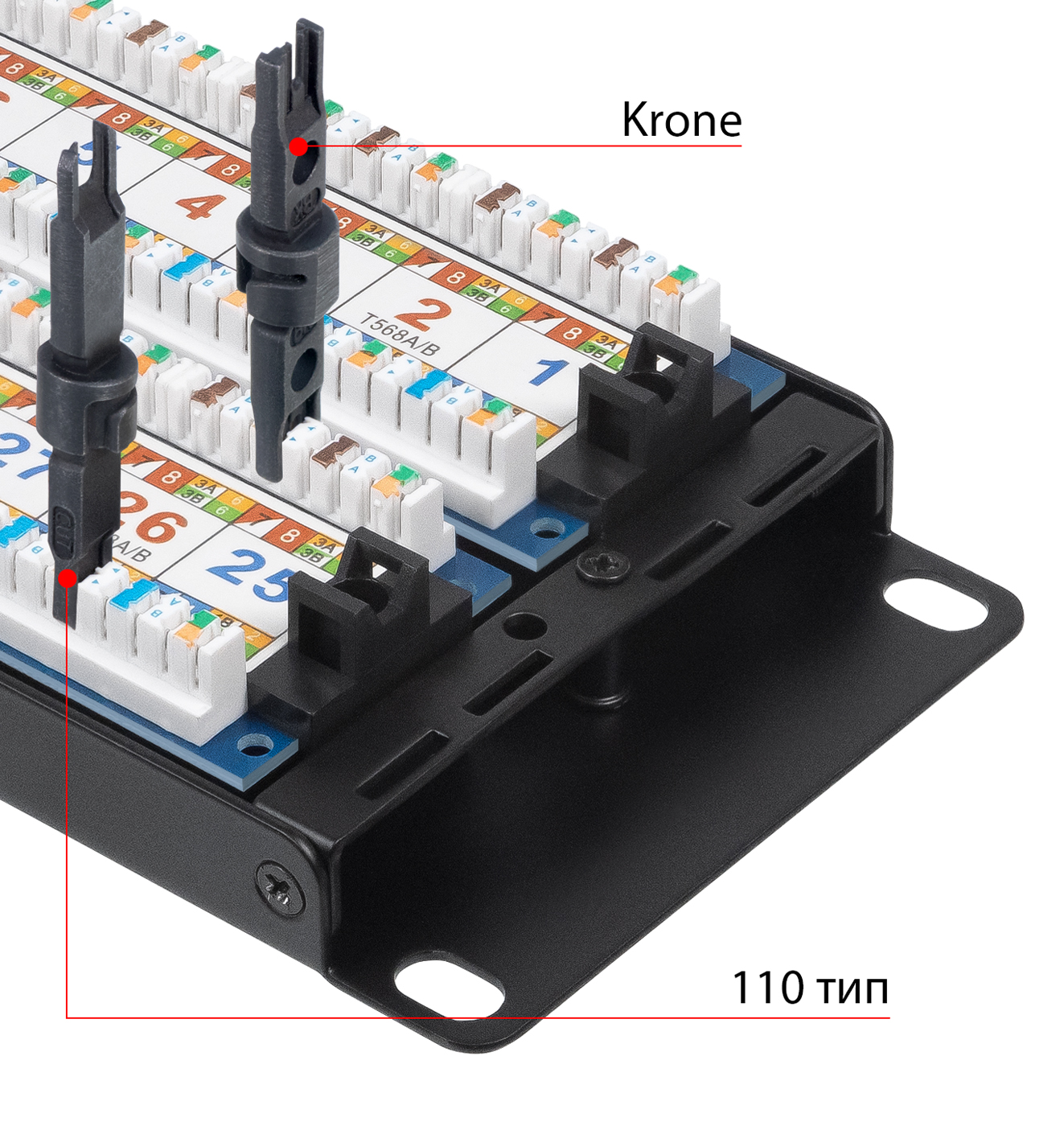

- Для заделки кабеля применяется ударный инструмент 110 типа или Krone
