Патч-панель 19" (2U), 48 портов RJ-45 Cabeus PL-48-Cat.5e-Dual IDC

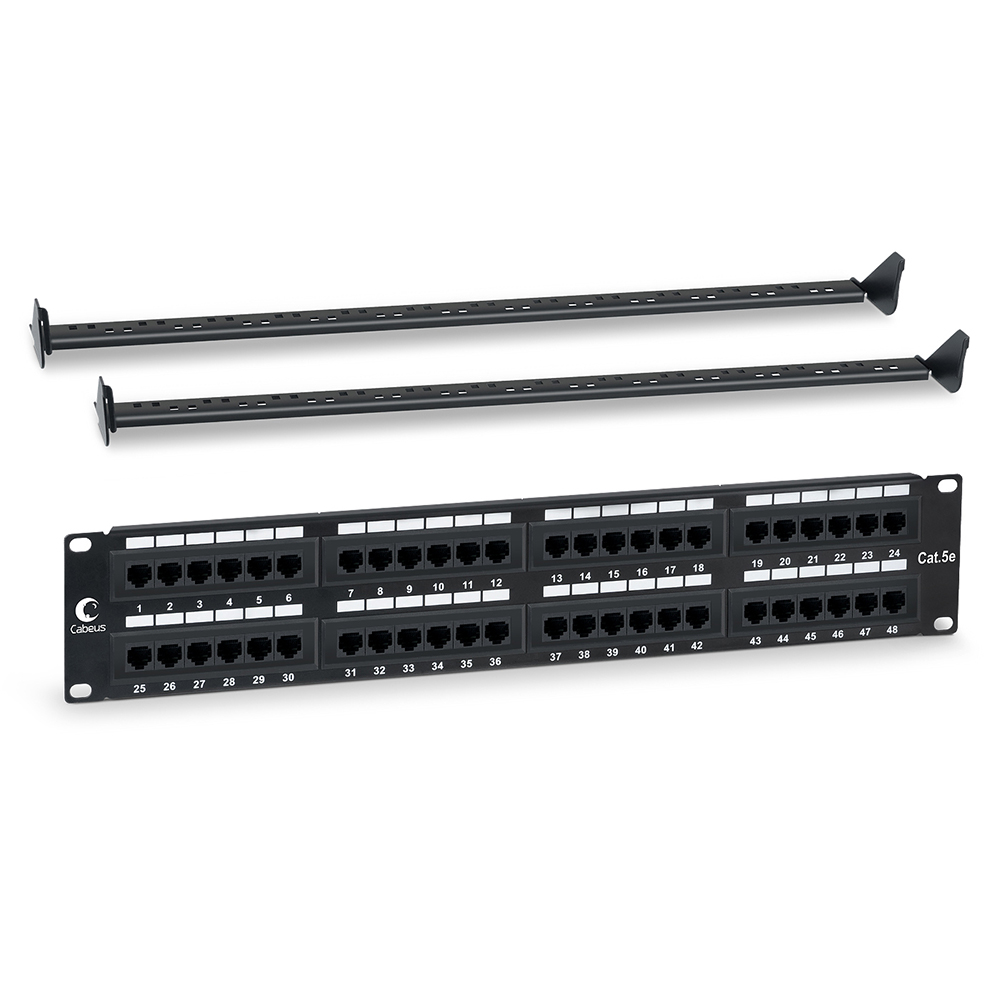

Cabeus PL-48-Cat.5e-Dual IDC Патч-панель 19" (2U), 48 портов RJ-45, категория 5e, Dual IDC, с задним кабельным организатором
Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров.
Неэкранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки.
Соответствует характеристикам категории 5е.

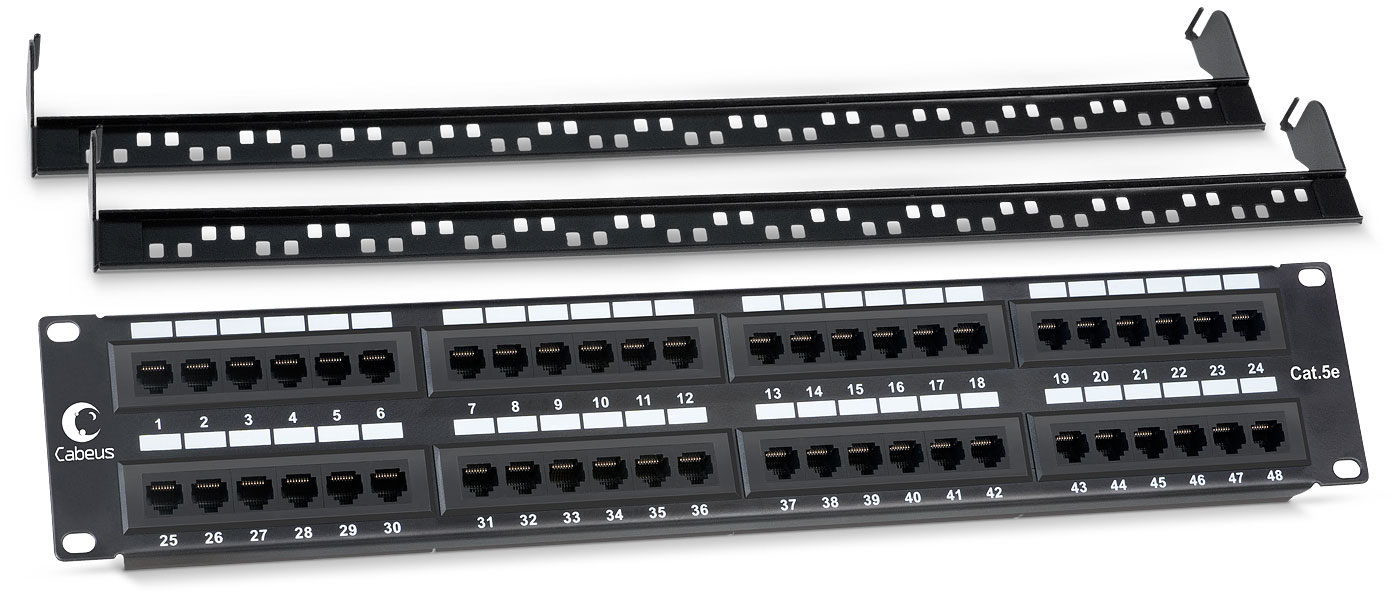

С лицевой стороны все порты пронумерованы и имеют дополнительные поля для нанесения маркировки. Все порты разделены на 4 цветовых блока.

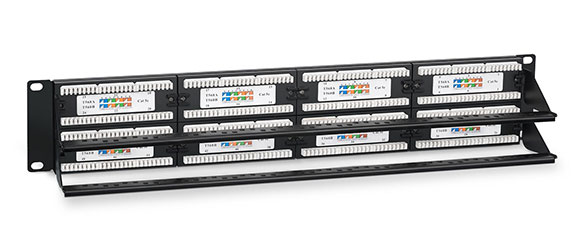

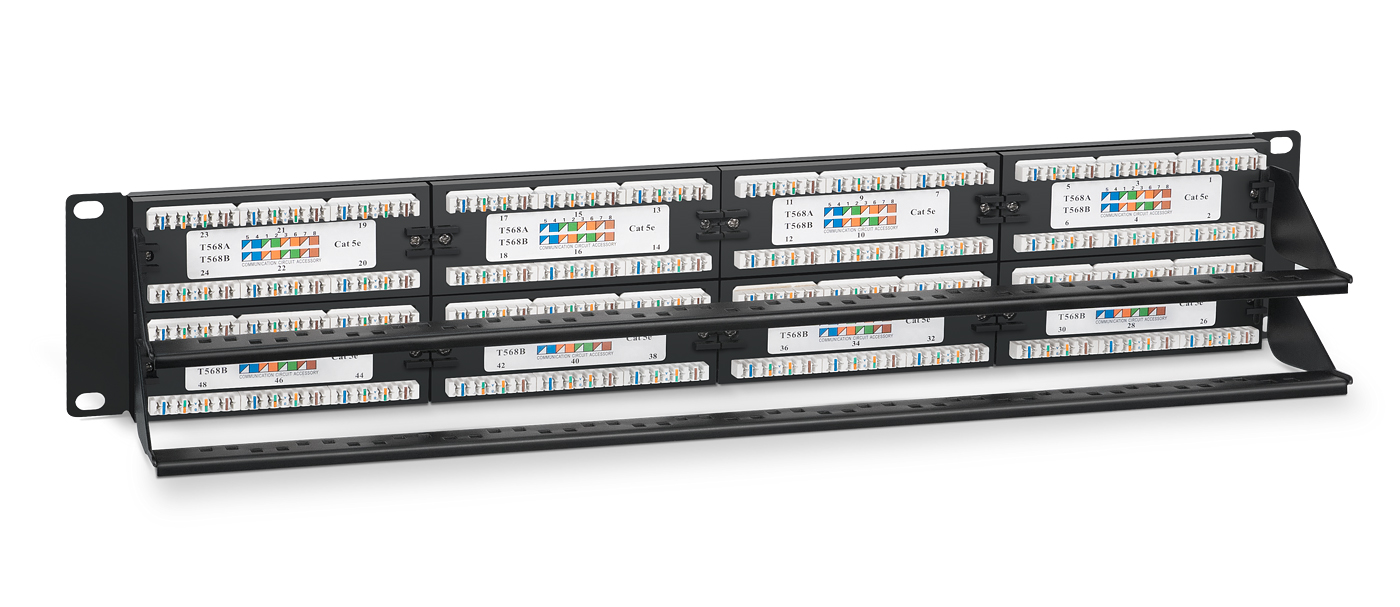

С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B. Ножи контактов располагаются под 90°. Для заделки проводников подходят ножи тип 110 и Krone.

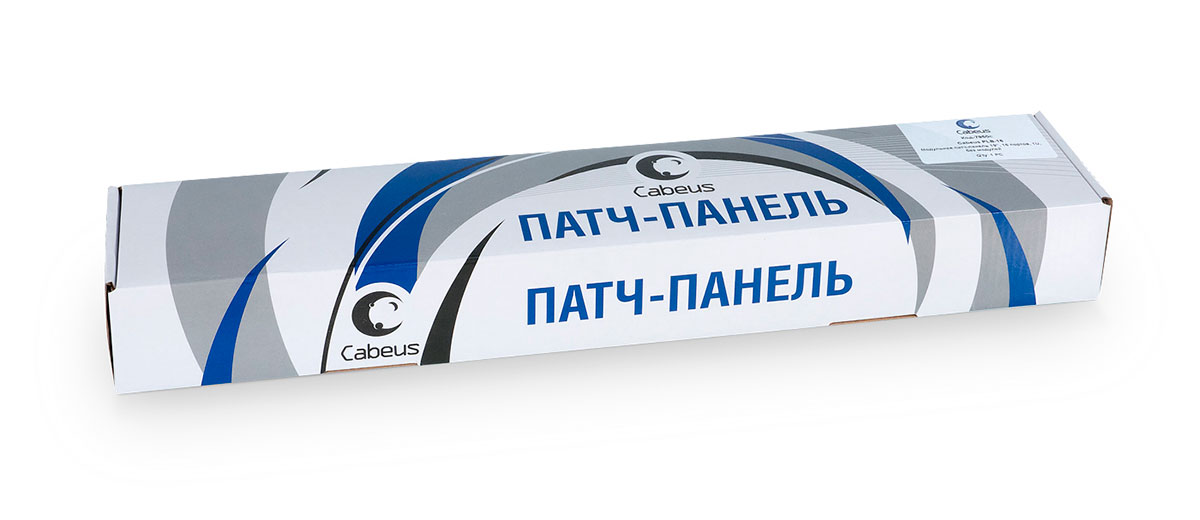

Патч-панель. Упаковка.

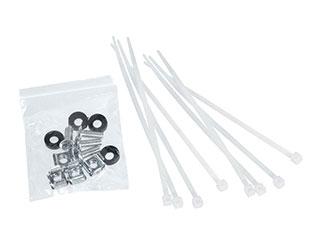

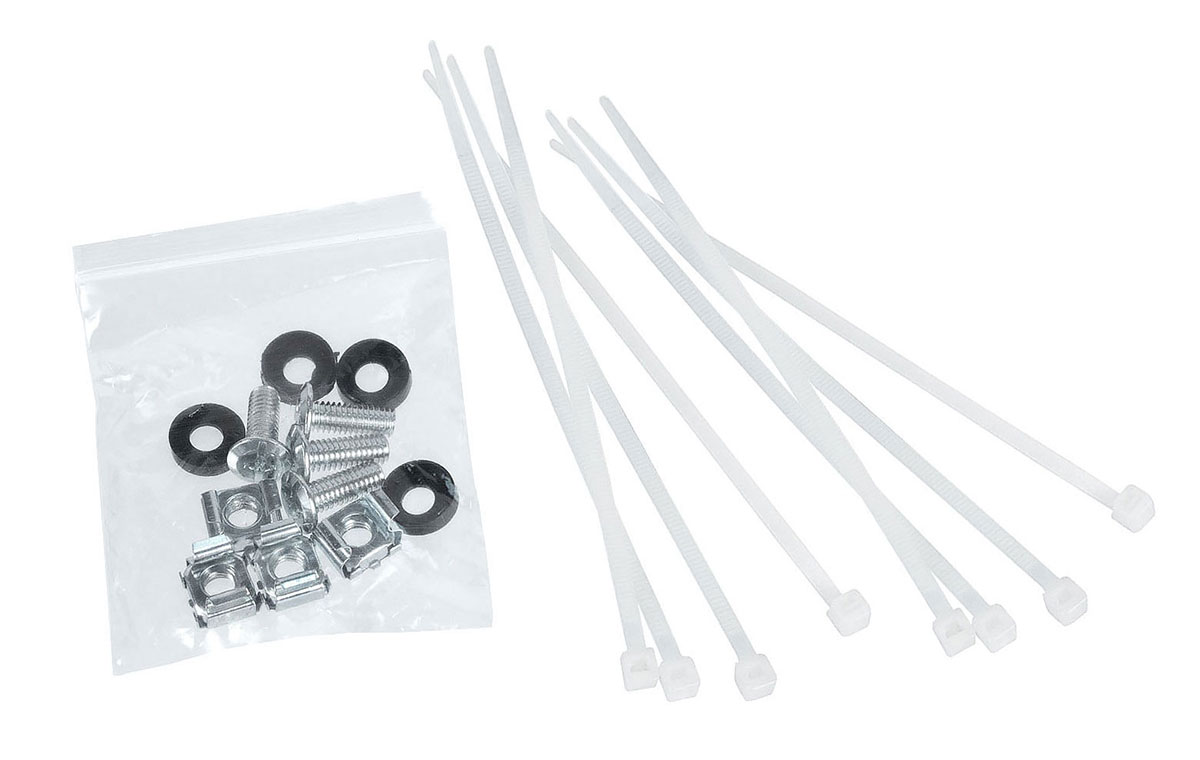

Комплект крепежа.

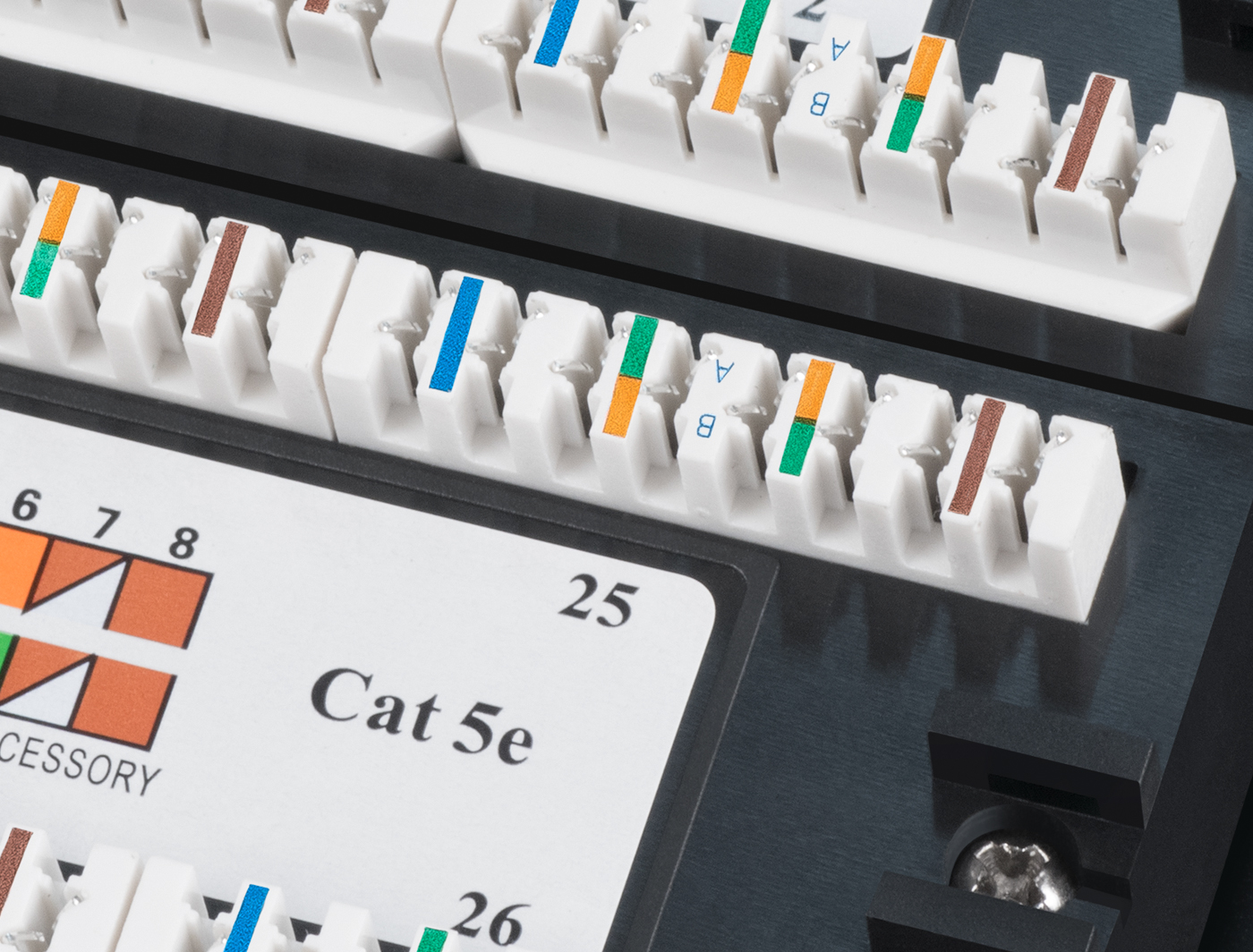

Заделка Dual IDC (Krone и 110 тип).
Описание
- Тип установки: шкаф или стойка 19''
- Высота: 2U (48 портов)
- Категория: 5е
- Имеет сeртификат 3P Cat. 5e, горизонтальный тип заделки
- Полоса пропускания: 100 МГц
- Тип разъема: RJ45/8р8с
- Исполнение: неэкранированное
- Тип терминирования: 110/Krone
Комплект поставки
- Патч-панель – 1шт
- Задний кабельный организатор – 2шт
- Стяжка нейлоновая – 8шт
- Комплект крепежа (винт, шайба, гайка М6) – 4шт
- Упаковка: индивидуальная картонная коробка
Соответствие стандартам
- ISO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246
Параметр | Значение |
---|---|
Ширина (мм) | 436 |
Ширина с креплением (мм) | 482 |
Высота (мм) | 88 / 2U |
Глубина / Длина (мм) | 29 |
Вес (кг) | 1,04 |
Вес в упаковке (кг) | 1,21 |
Ширина упаковки (мм) | 510 |
Длина упаковки (мм) | 97 |
Высота упаковки (мм) | 62 |
Объем (м3) | 0,003 |
Количество портов | 48 |
Тип | неэкранированная |
Заделка контактов | Dual IDC (110 и Krone) |
Цвет | черный |
Параметр | Значение |
---|---|
Контактное сопротивление | не более 20 мОм |
Сопротивление изоляции | не менее 500 мОм |

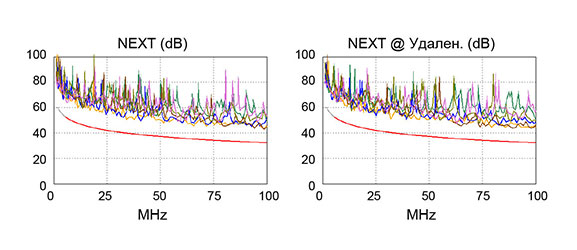

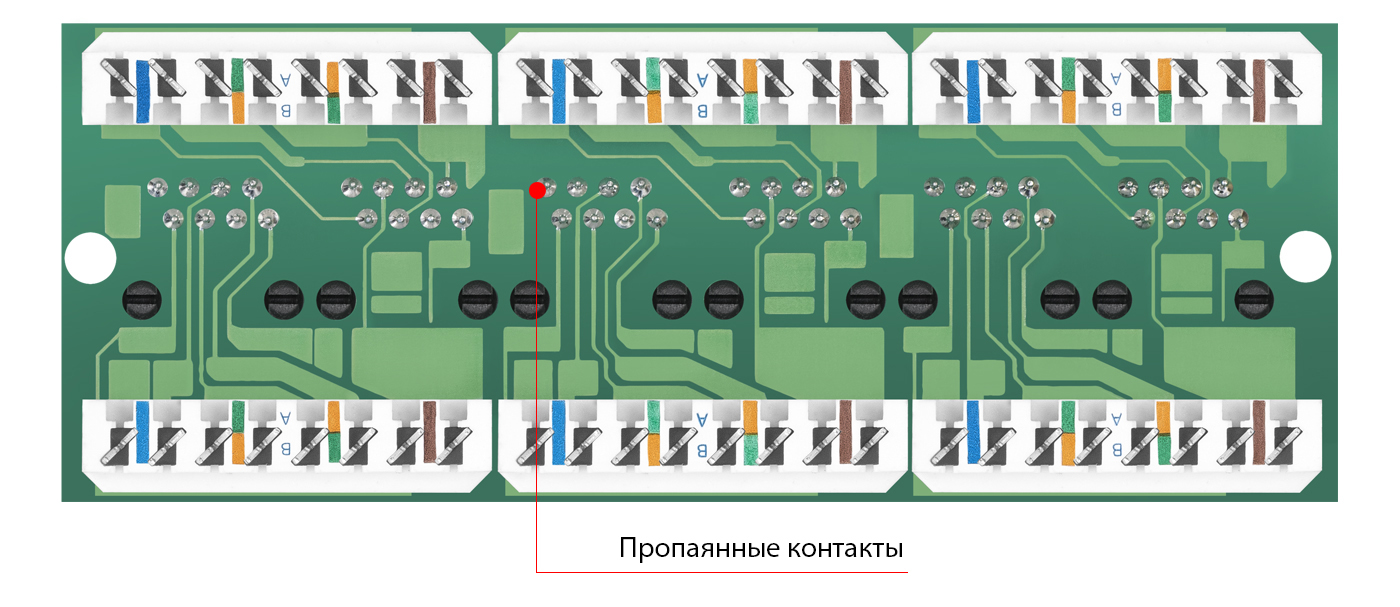

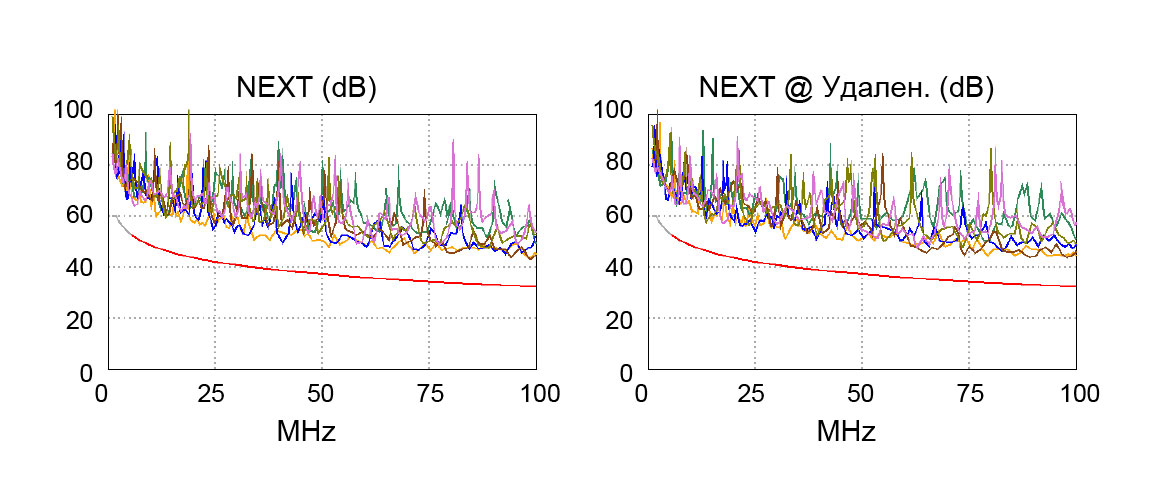

Производитель разработал и применяет собственные технологии улучшения основных характеристик патч-панелей, что гарантируют надежное прохождение сигнала.
Скачать отчет LinkWare

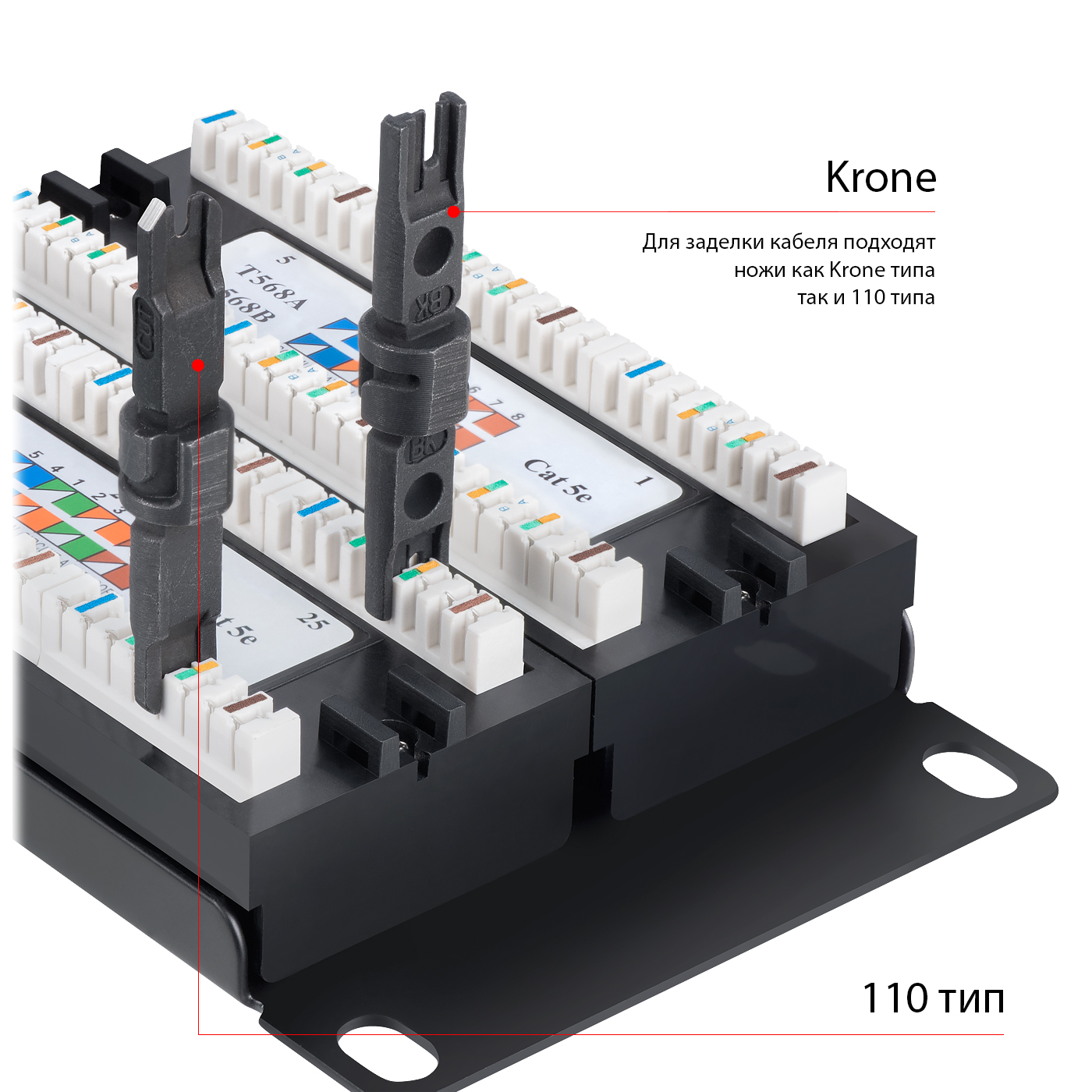

Инструмент для заделки.
Для заделки кабеля в патч-панель может быть использован инструмент с ножами как Krone типа, так и 110 типа.

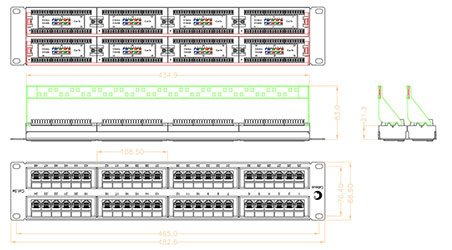

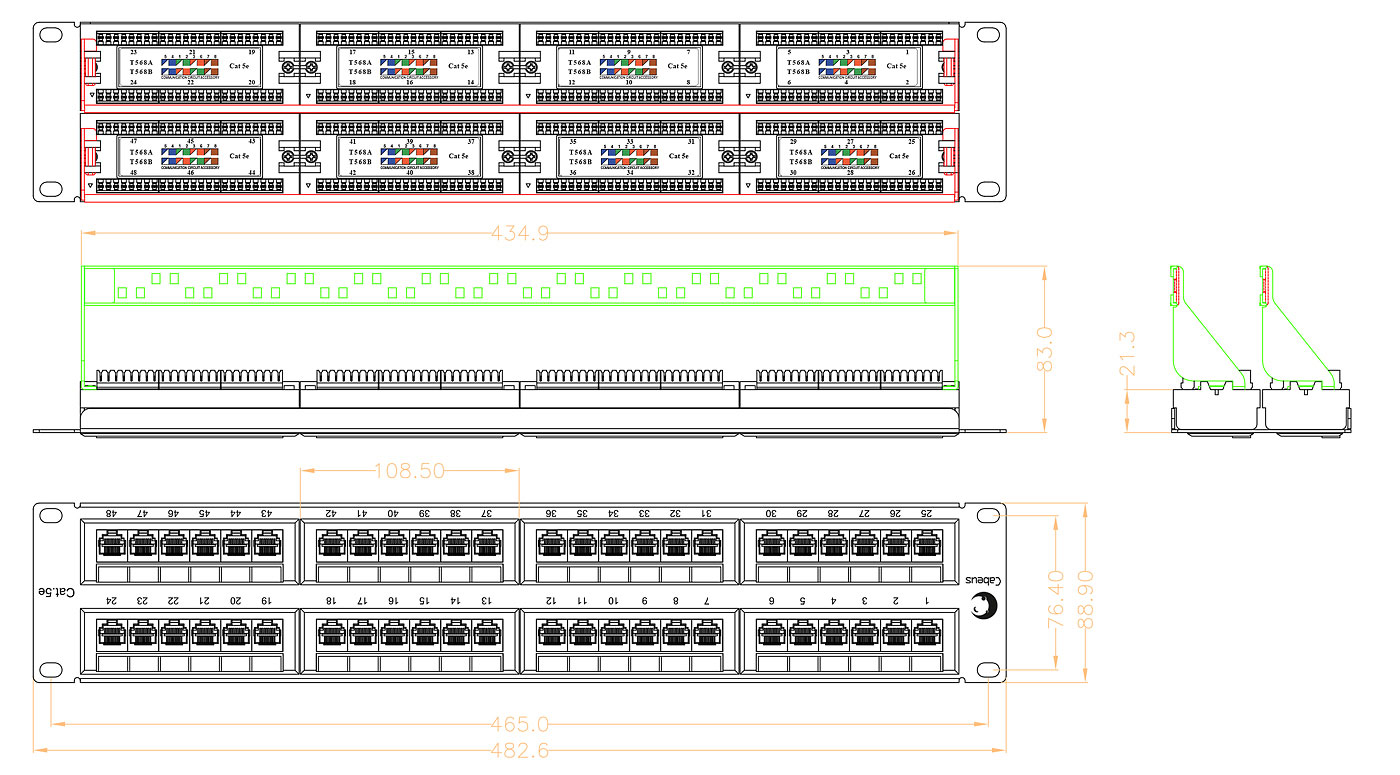

Чертеж патч-панели.
Эксплуатация
- Подключаемые проводники: одножильные 22 – 26 AWG
- Количество подключений: не менее 750 циклов
- Усилие удержания разъема: 50Н/1 мин
- Допустимая температура хранения: от -40 до +70
- Допустимая температура монтажа: от 0 до +50
- Допустимая температура эксплуатации: от -10 до +60
Материалы
- Корпус: сталь 1,6 мм
- Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
- Корпус: ударопрочный ABS-пластик, UL-94V-0
- Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
- Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля
- IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова
- Организатор: сталь 1,6 мм
Особенности конструкции
- Цифровая маркировка портов с лицевой стороны панели
- Дополнительные площадки для маркировки с лицевой стороны
- Цветовая и цифровая маркировка контактов с обратной стороны панели в соответствии с Т568В и Т568А
Поддерживаемые приложения
- 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
