Патч-панель 19" (1U), 25 портов RJ-45 Cabeus PL-25-TEL-Dual IDC
Cabeus PL-25-TEL-Dual IDC Патч-панель 19" (1U), 25 портов RJ-45, Dual IDC (телефонная раскладка)
Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров. Неэкранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки.

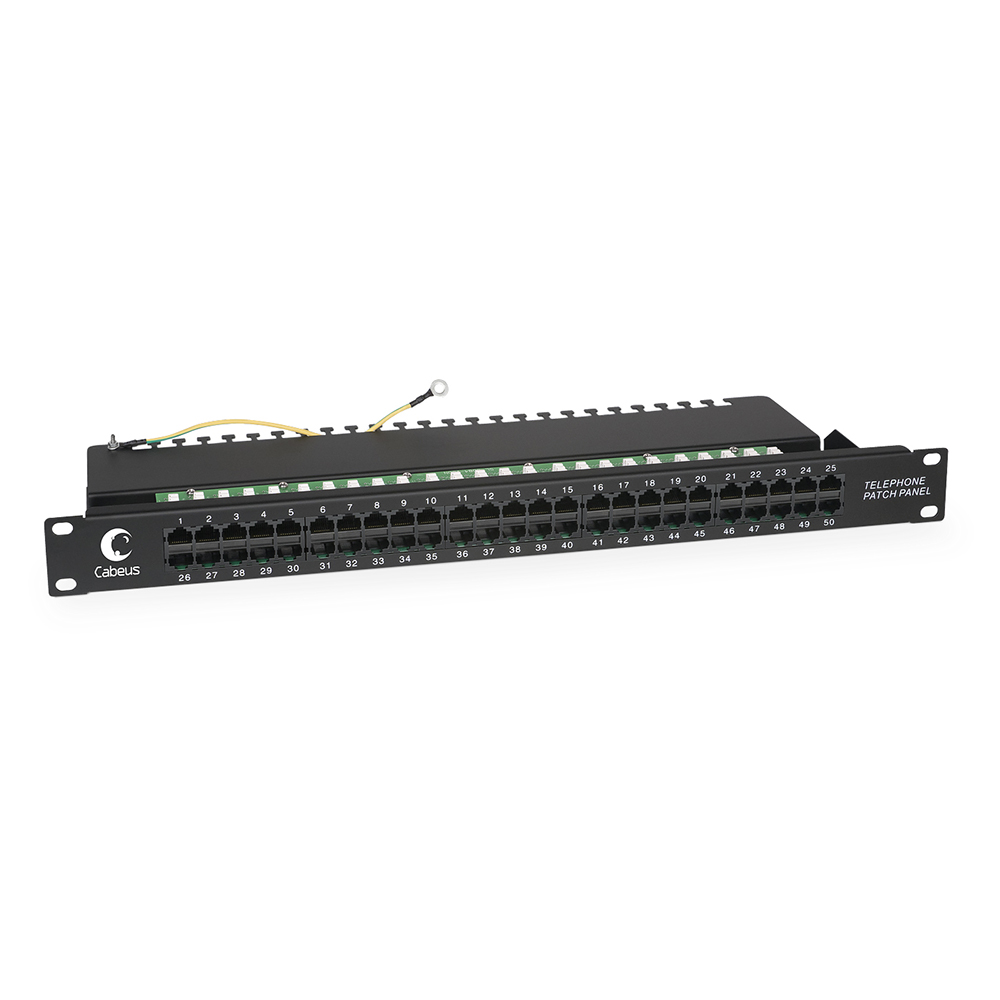

Используется для телефонной подсистемы. С лицевой стороны все порты пронумерованы. Имеет 50 портов на 1U.

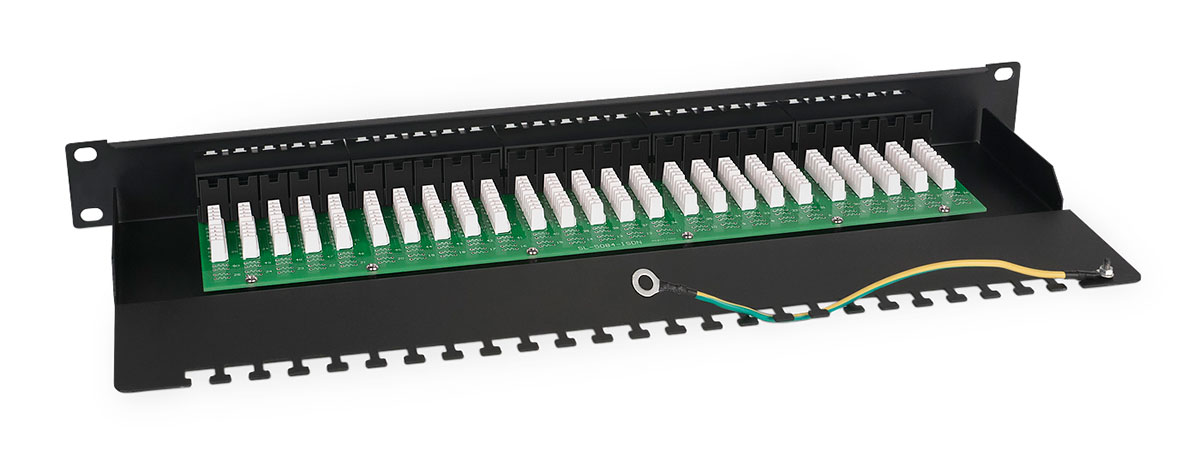

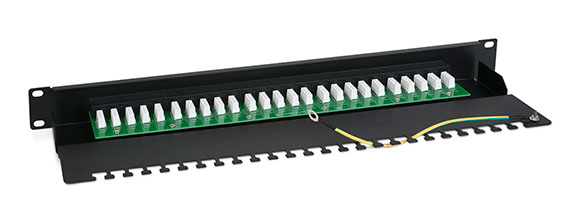

С тыльной стороны патч-панели размещены контакты типа Dual IDC.
Ножи контактов располагаются под 45°, что лучше сказывается на передаточных характеристиках разъема.

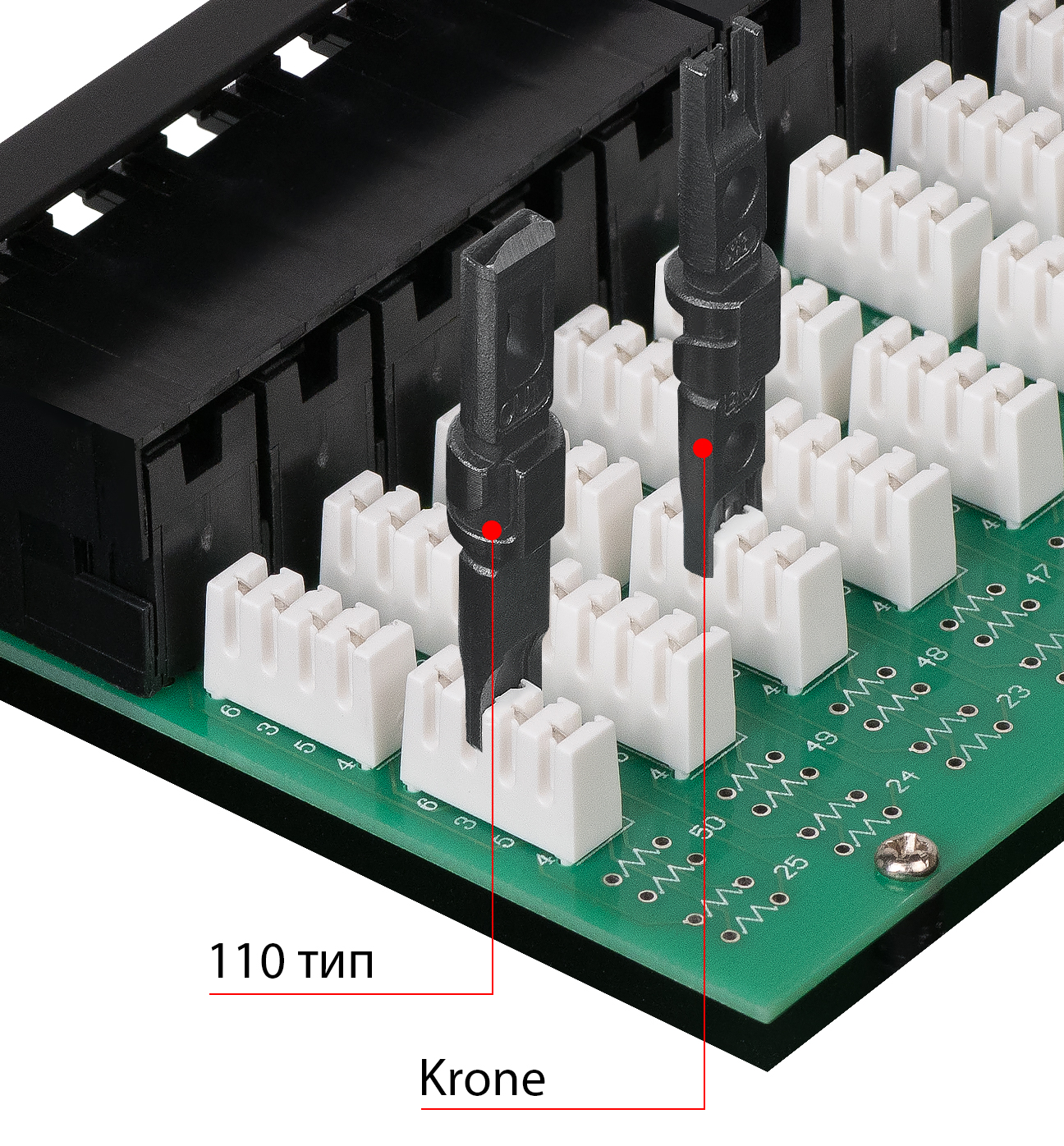

Для заделки проводников подходит нож тип 110 и Krone.
Патч-панель имеет встроенный задний организатор для фиксации кабелей.
Описание
- Тип установки: шкаф или стойка 19''
- Высота: 1U (50 портов)
- Тип разъема: RJ45/8р8с
- Исполнение: неэкранированное
- Тип терминирования: 110/Krone
Комплект поставки
- Патч-панель – 1шт
- Пластиковые стяжки для кабеля
- Стяжка нейлоновая – 4шт

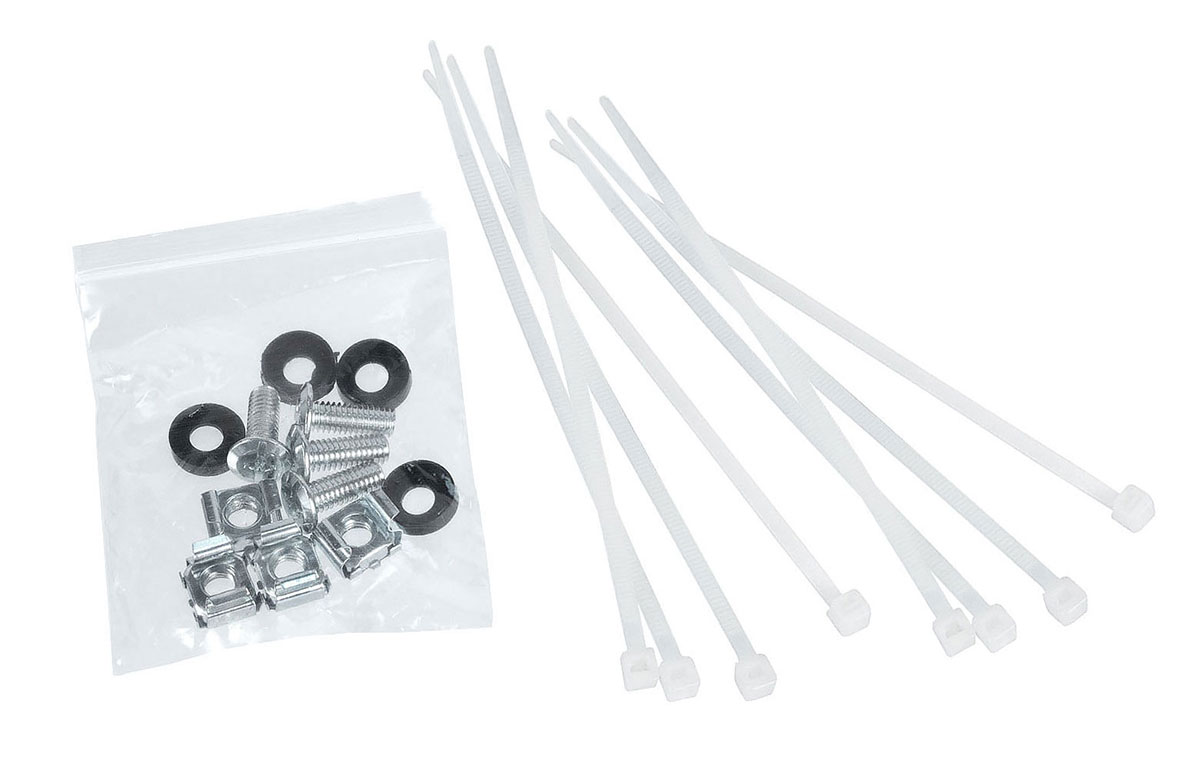

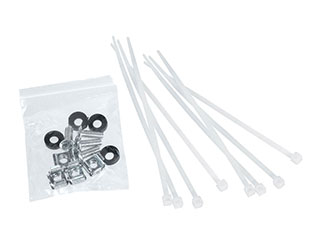

- Комплект крепежа (винт, шайба, гайка М6) – 4шт

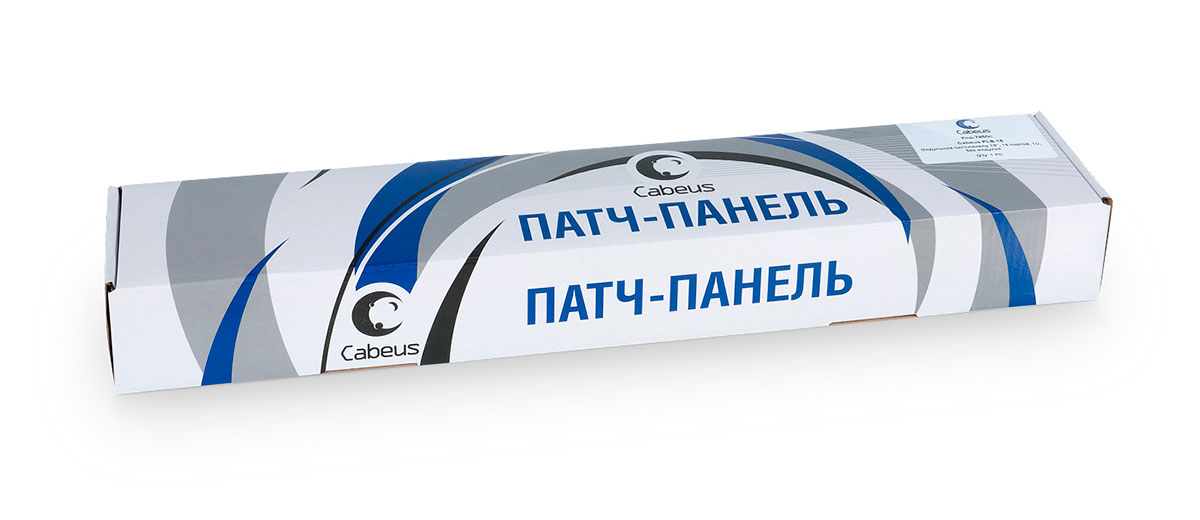

- Упаковка: индивидуальная картонная коробка
Соответствие стандартам
- ISO/IEC 11801, TIA/EIA-568, EN 50173
| Параметр | Значение |
|---|---|
| Ширина (мм) | 438 |
| Ширина с креплением (мм) | 482 |
| Высота (мм) | 45 |
| Глубина / Длина (мм) | 165 |
| Вес (кг) | 1,42 |
| Вес в упаковке (кг) | 1,72 |
| Ширина упаковки (мм) | 530 |
| Длина упаковки (мм) | 190 |
| Высота упаковки (мм) | 50 |
| Объем (м3) | 0,005 |
| Параметр | Значение |
|---|---|
| Сила тока | 1,5 A максимум |
| Напряжение | 150 В |
| Контактное сопротивление | 20 мОм |
| Сопротивление изоляции | 500 МОм |
| Напряжение диэлектрика | 1000В переменный ток RMS, 60Гц/1 мин |
| Соответствие | в соответствии с UL 1863 |
Эксплуатация
- Подключаемые проводники: одножильные 22 – 26 AWG
- Количество подключений: не менее 750 циклов
- Усилие удержания разъема: 50Н/1 мин
- Допустимая температура хранения: от -40 до +70
- Допустимая температура монтажа: от 0 до +50
- Допустимая температура эксплуатации: от -10 до +60
Материалы
- Корпус: сталь 1,6 мм
- Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
- Корпус: ударопрочный ABS-пластик, UL-94V-0
- Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
- Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля
- IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова
Особенности конструкции
- IDC контакты на подключение 2-пар кабеля
- Цифровая маркировка портов с лицевой стороны панели
- Цифровая маркировка контактов с обратной стороны панели
- Встроенный задний кабельный организатор
Поддерживаемые приложения
- 10BASE-T, ATM-25, ATM-51
