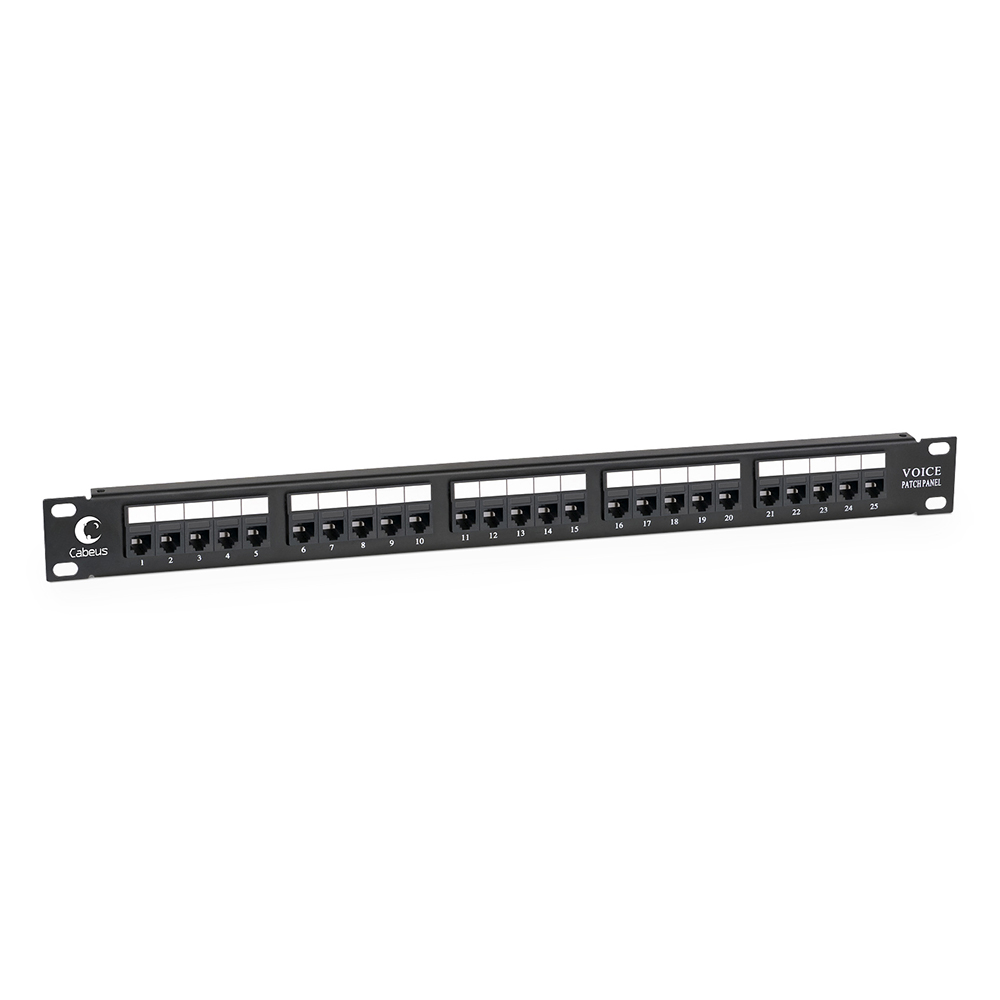

Cabeus PL-25-TEL-Toolless Патч-панель 19" (1U), 25 портов, RJ-11 (6P4C)
Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров. Неэкранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки.
Используется для телефонной подсистемы.

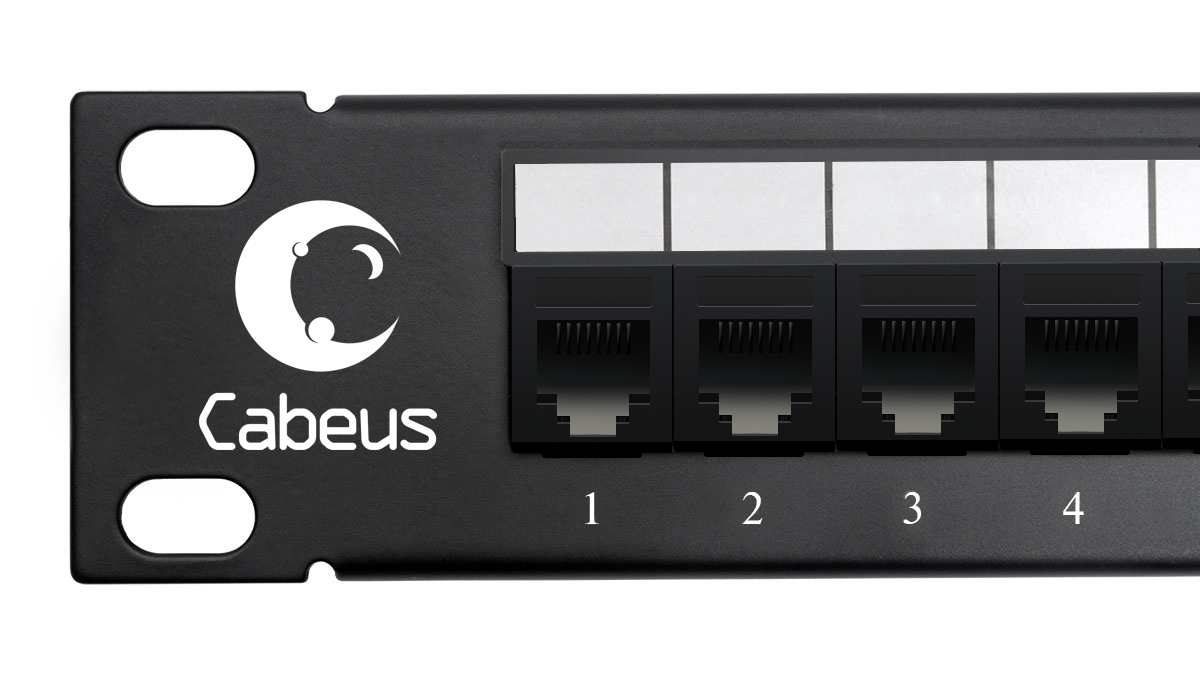

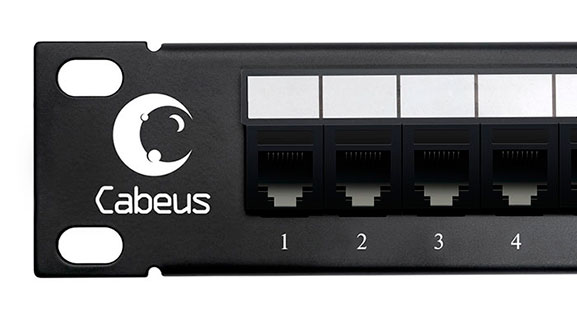

С лицевой стороны все порты пронумерованы.
Имеет 25 портов выстой на 1U.

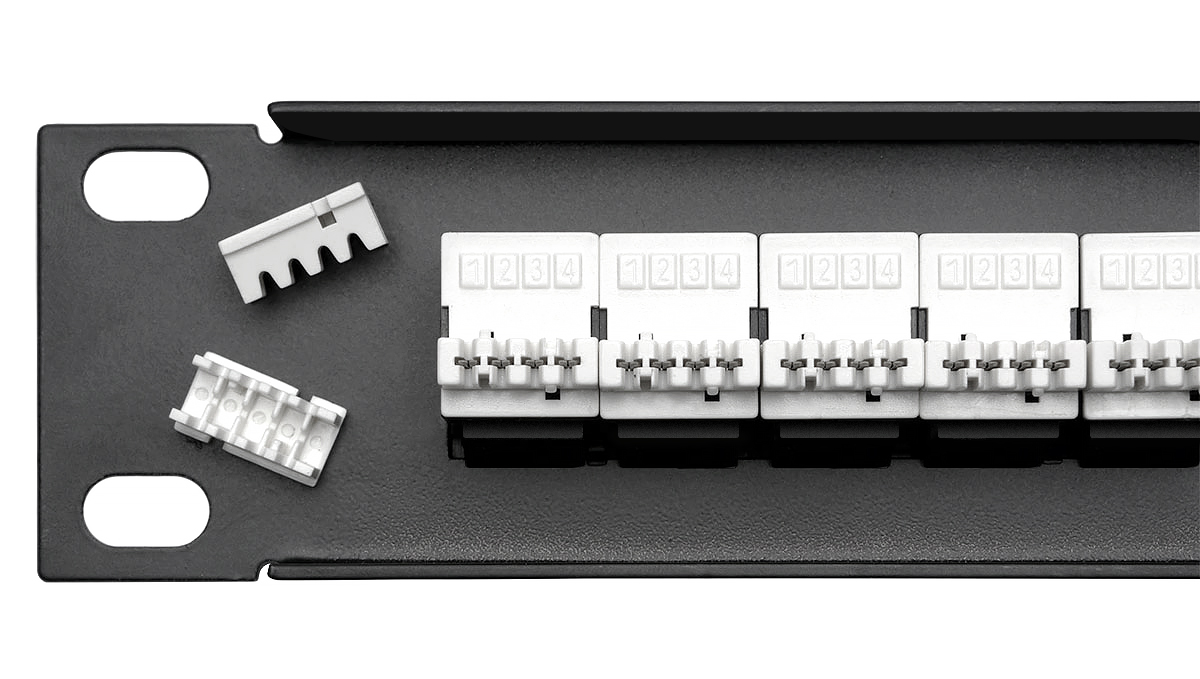

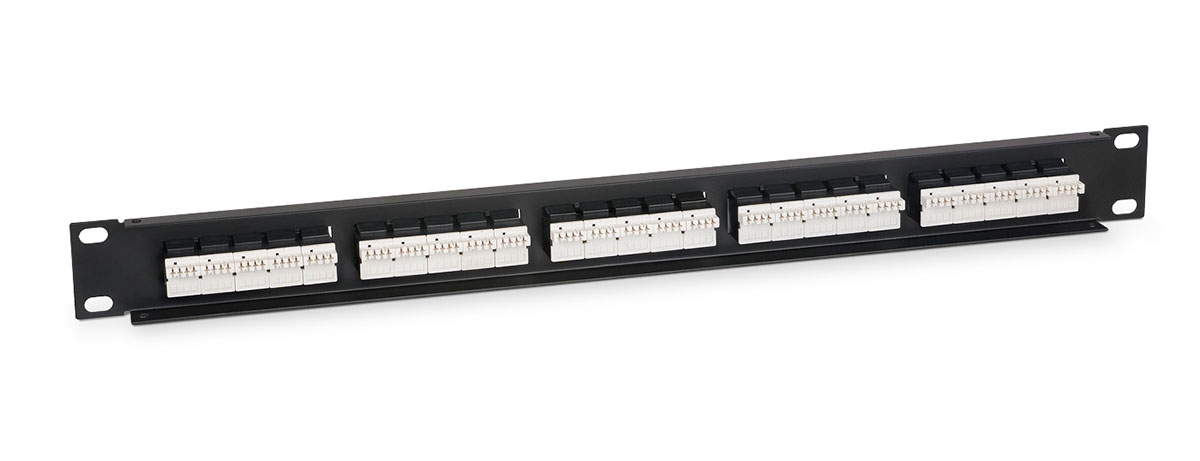

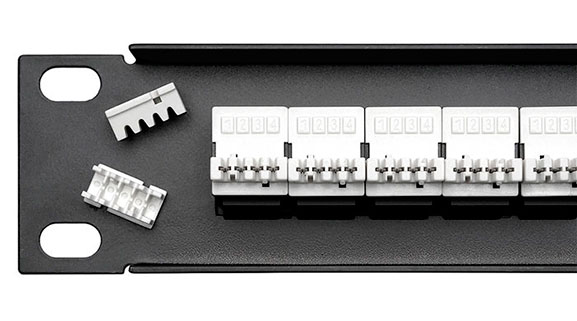

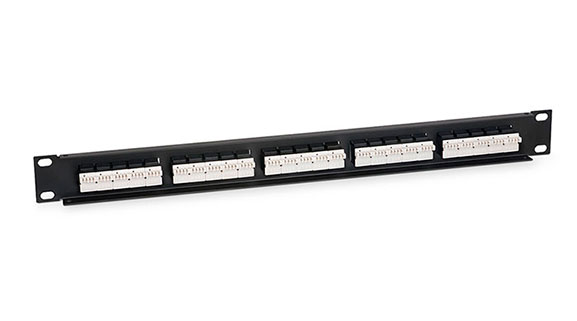

С тыльной стороны патч-панели размещены контакты тип 110.
Заделка проводников кабеля происходит без использования инструмента.
Описание
- Тип установки: шкаф или стойка 19''
- Высота: 1U (25 портов)
- Тип разъема: RJ11/6р4с
- Исполнение: неэкранированное
- Тип терминирования: без инструмента/нож 110 типа
Комплект поставки
- Патч-панель – 1шт
- Стяжка нейлоновая – 4шт
- Комплект крепежа (винт, шайба, гайка М6) – 4шт
- Упаковка: индивидуальная картонная коробка
Соответствие стандартам
- ISO/IEC 11801, TIA/EIA-568, EN 50173
| Параметр | Значение |
|---|---|
| Ширина (мм) | 436 |
| Ширина с креплением (мм) | 488 |
| Высота (мм) | 45 |
| Глубина / Длина (мм) | 25 |
| Вес (кг) | 1,07 |
| Вес в упаковке (кг) | 1,32 |
| Ширина упаковки (мм) | 510 |
| Длина упаковки (мм) | 100 |
| Высота упаковки (мм) | 65 |
| Объем (м3) | 0,003 |
| Параметр | Значение |
|---|---|
| Максимальная сила тока | 1,5 А |
| Максимально допустимое напряжение | 150 В |
| Контактное сопротивление | не более 20 мОм |
| Сопротивление изоляции | не менее 500 мОм |
| Предельная нагрузка | 1000 В/1 мин/60 Гц |
Эксплуатация
- Подключаемые проводники: одножильные 22 – 26 AWG
- Количество подключений: не менее 750 циклов
- Усилие удержания разъема: 50Н/1 мин
- Допустимая температура хранения: от -40 до +70
- Допустимая температура монтажа: от 0 до +50
- Допустимая температура эксплуатации: от -10 до +60
Материалы
- Корпус: сталь 1,6 мм
- Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
- Корпус: ударопрочный ABS-пластик, UL-94V-0
- Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
- Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля
- IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова
Особенности конструкции
- IDC контакты на подключение 2-пар кабеля
- Цифровая маркировка портов с лицевой стороны панели
- Дополнительные площадки для маркировки с лицевой стороны
- Цифровая маркировка контактов с обратной стороны панели
Поддерживаемые приложения
- 10BASE-T, ATM-25, ATM-51
