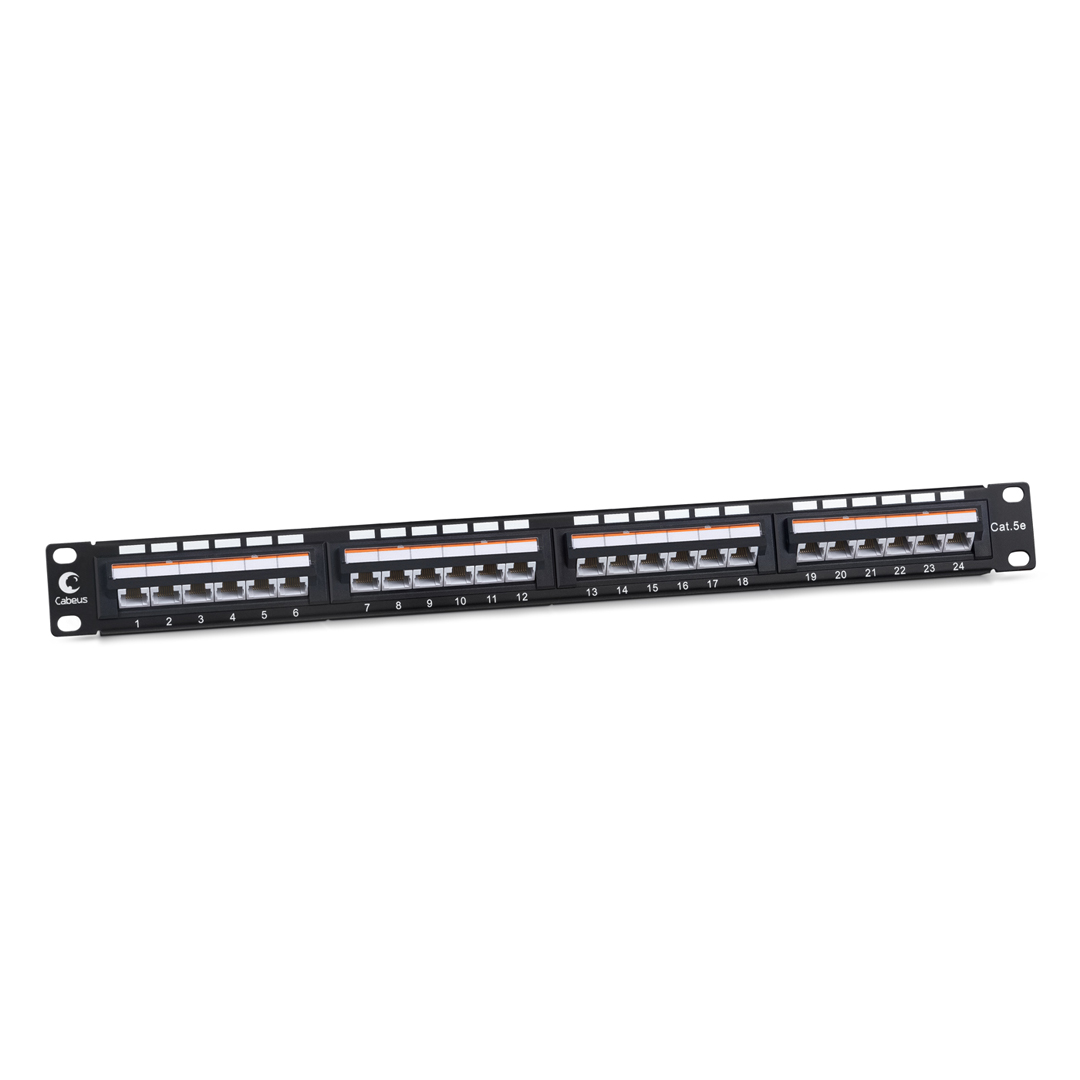

Патч-панель 19" (1U), 24 порта RJ-45 Cabeus PLAN-24-Cat.5e-Dual IDC
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров.
Неэкранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки. Соответствует характеристикам категории 5е.
С лицевой стороны все порты пронумерованы и имеют дополнительные поля для нанесения маркировки.
С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B. Ножи контактов располагаются под 45°. Для заделки проводников подходят ножи тип 110 и Krone.
Неэкранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки. Соответствует характеристикам категории 5е.
С лицевой стороны все порты пронумерованы и имеют дополнительные поля для нанесения маркировки.
С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B. Ножи контактов располагаются под 45°. Для заделки проводников подходят ножи тип 110 и Krone.
|
Описание
Комплект поставки
Соответствие стандартам
|
| Параметр | Значение |
|---|---|
| Ширина (мм) | 443 |
| Ширина с креплением (мм) | 482 |
| Высота (мм) | 45 / 1U |
| Глубина / Длина (мм) | 30 |
| Вес (кг) | 0,53 |
| Вес в упаковке (кг) | 0,71 |
| Ширина упаковки (мм) | 515 |
| Длина упаковки (мм) | 90 |
| Высота упаковки (мм) | 62 |
| Объем (м3) | 0,003 |
| Количество портов | 24 |
| Тип | неэкранированная |
| Заделка контактов | Dual IDC (110 и Krone) |
| Цвет | черный |
| Параметр | Значение |
|---|---|
| Контактное сопротивление | не более 20 мОм |
| Сопротивление изоляции | не менее 500 мОм |
Материалы
- Корпус: сталь 1,6 мм
- Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
- Корпус: ударопрочный ABS-пластик, UL-94V-0
- Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
- Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля
- IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова
Эксплуатация
- Подключаемые проводники: одножильные 22 – 25 AWG
- Количество подключений: не менее 750 циклов
- Усилие удержания разъема: 50Н/1 мин
- Допустимая температура хранения: от -40 до +70
- Допустимая температура монтажа: от 0 до +50
- Допустимая температура эксплуатации: от -10 до +60
Поддерживаемые приложения
- 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
Особенности конструкции
- Лицевая сторона коммутационных портов выполнена с наклоном в 45°
- Цифровая маркировка портов с лицевой стороны панели
- Дополнительные площадки для маркировки с лицевой стороны
- Цветовая и цифровая маркировка контактов с обратной стороны панели в соответствии с Т568В и Т568А
Патч-панели
Тип патч-панели
Рэковые RJ-45 (19") 24 порта
Категория
Категория 5e
