Патч-панель 19" (1U), 24 порта RJ-45 Cabeus PL-24-Cat.6a-Dual IDC
Cabeus PL-24-Cat.6a-Dual IDC Патч-панель 19" (1U), 24 порта RJ-45, категория 6a, Dual IDC, с задним кабельным организатором
Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров.
Неэкранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки. Соответствует характеристикам категории 6а.
С лицевой стороны все порты пронумерованы и имеют дополнительные поля для нанесения маркировки.

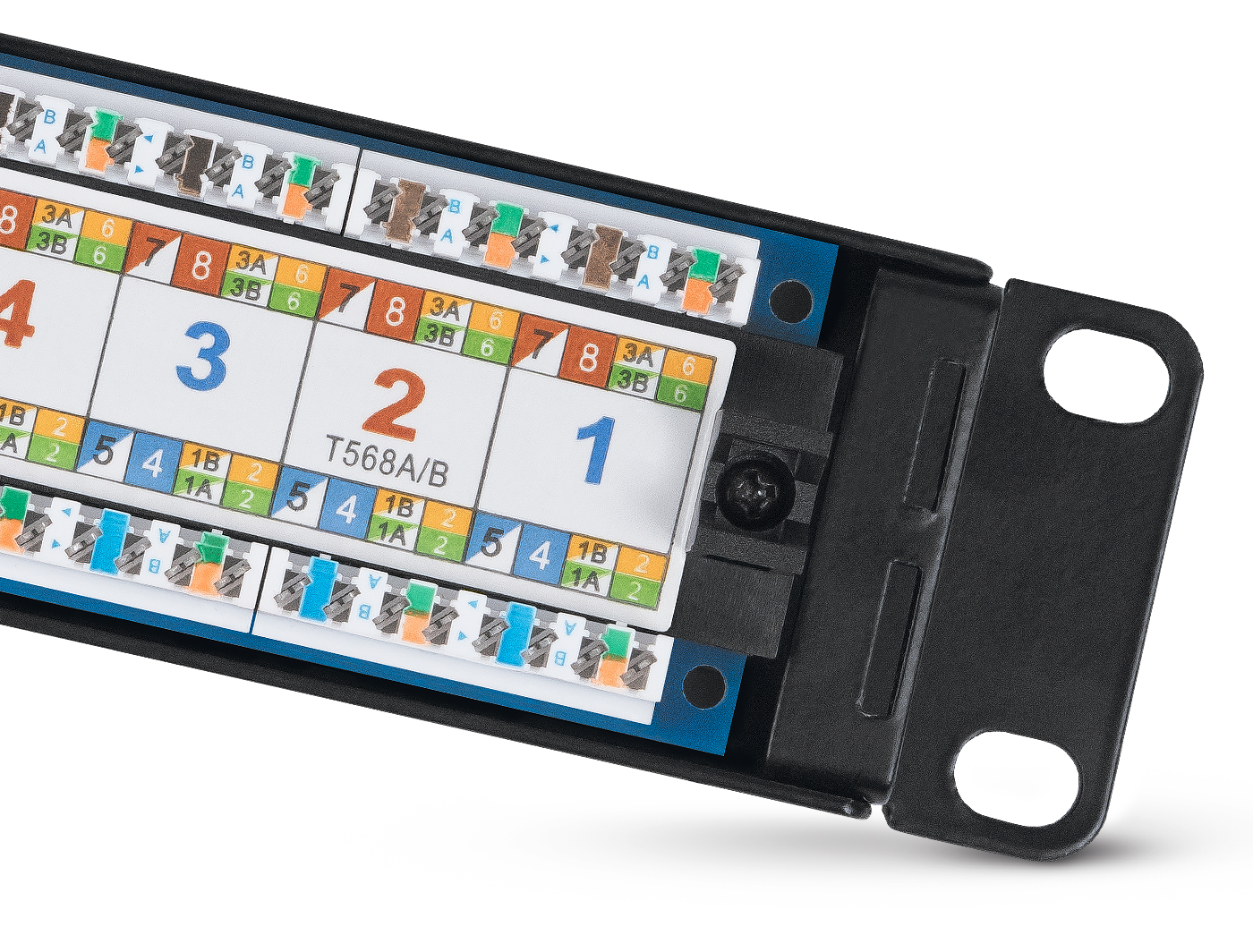

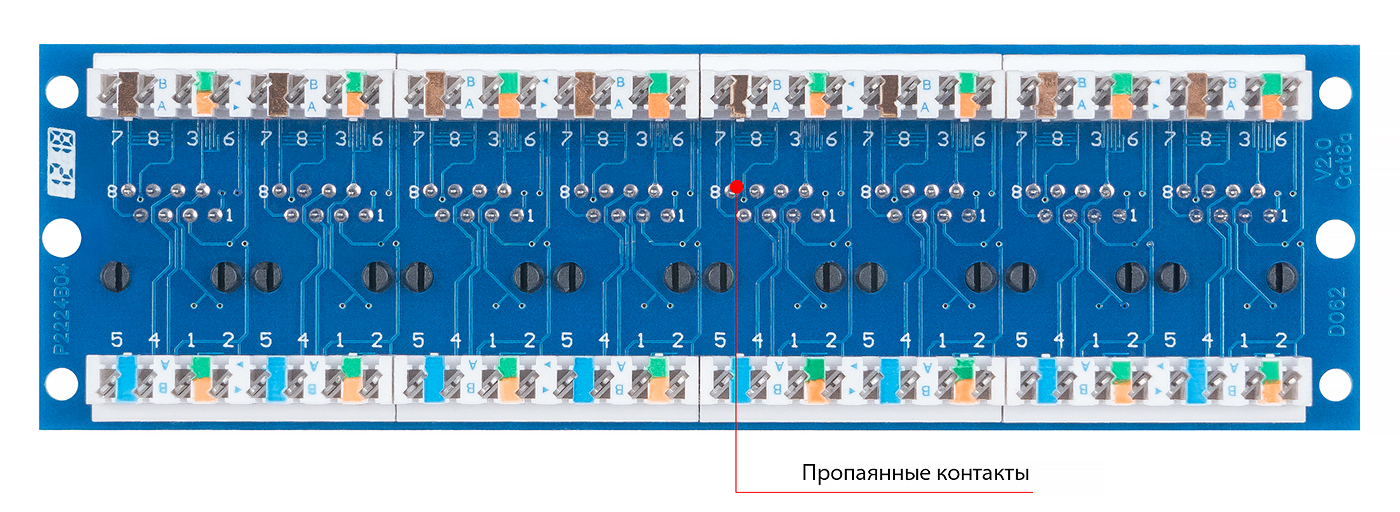

С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B.
Ножи контактов располагаются под 90°. Для заделки проводников подходят ножи тип 110 и Krone.

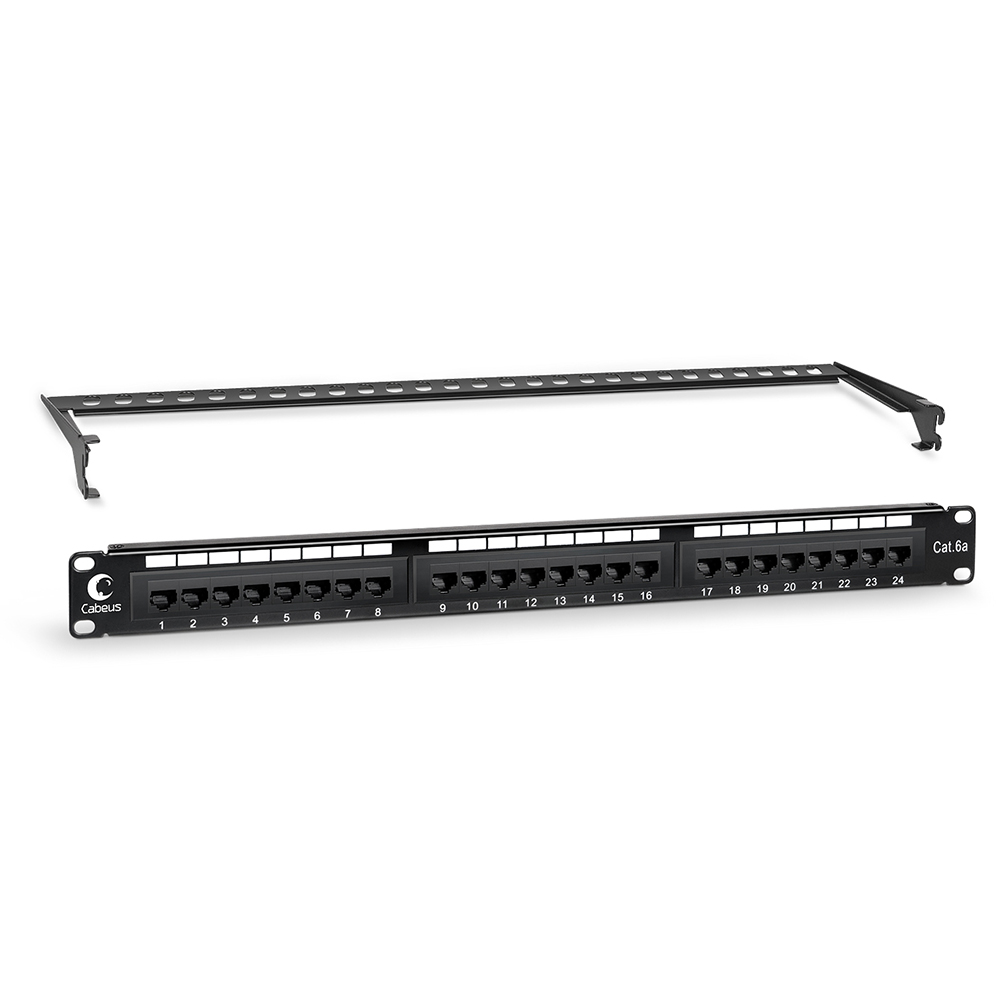

В комплект патч-панели входит съемный задний организатор для фиксации кабелей.

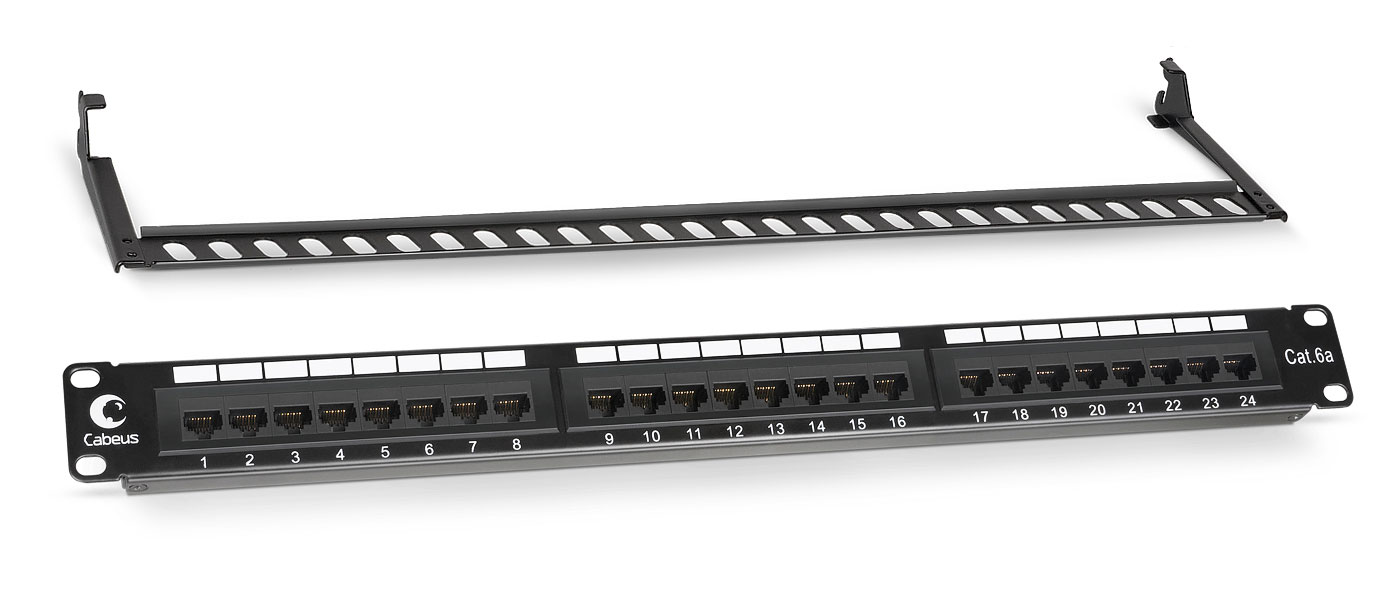

Патч-панель. Вид спереди.

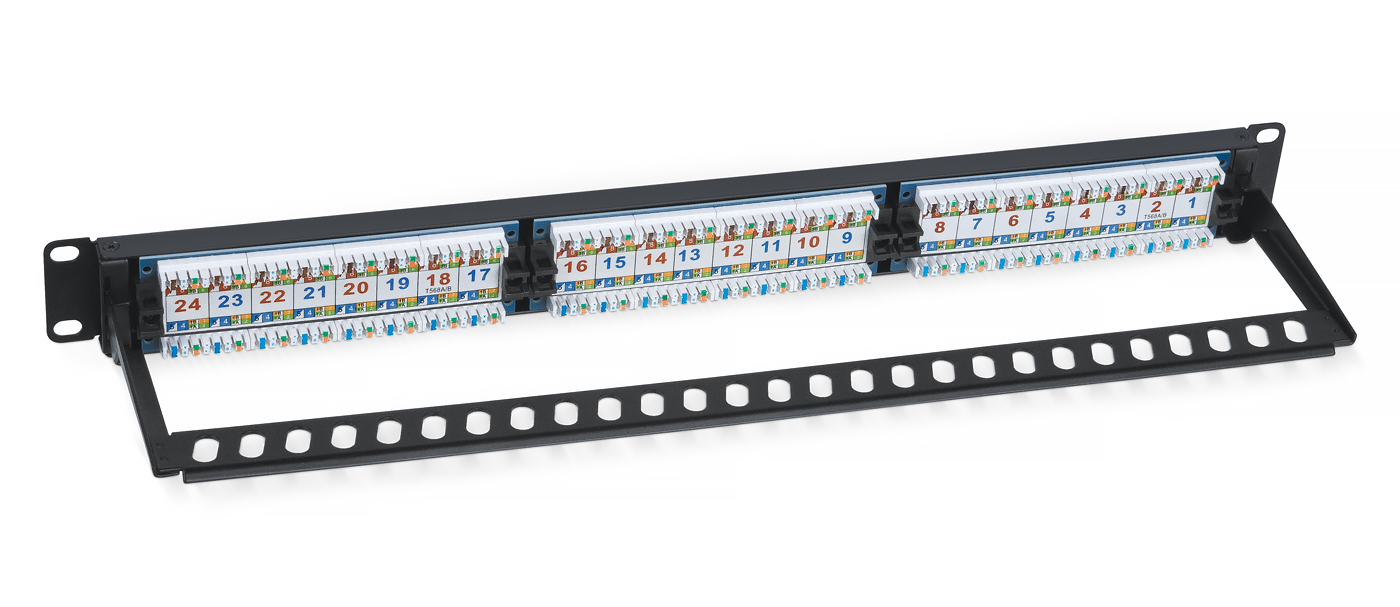

Патч-панель. Вид в сборе.

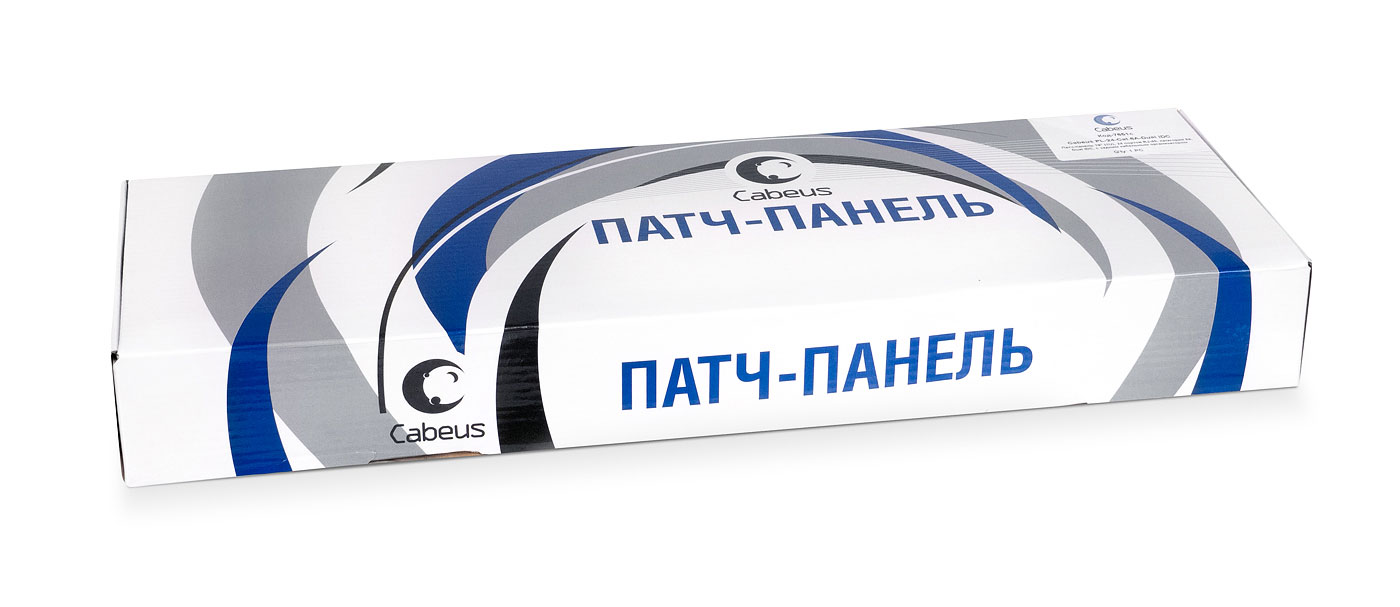

Патч-панель. Упаковка.

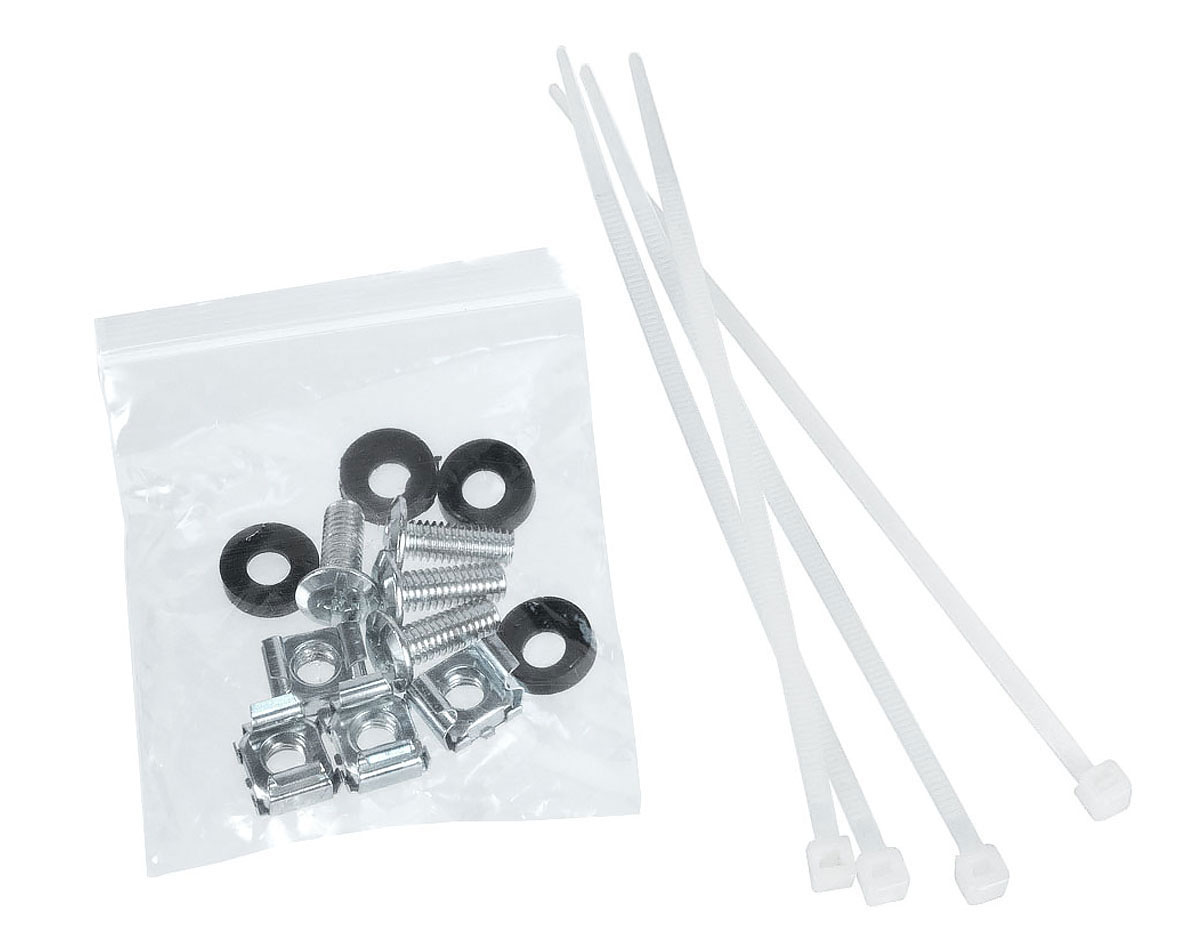

Комплект крепежа.

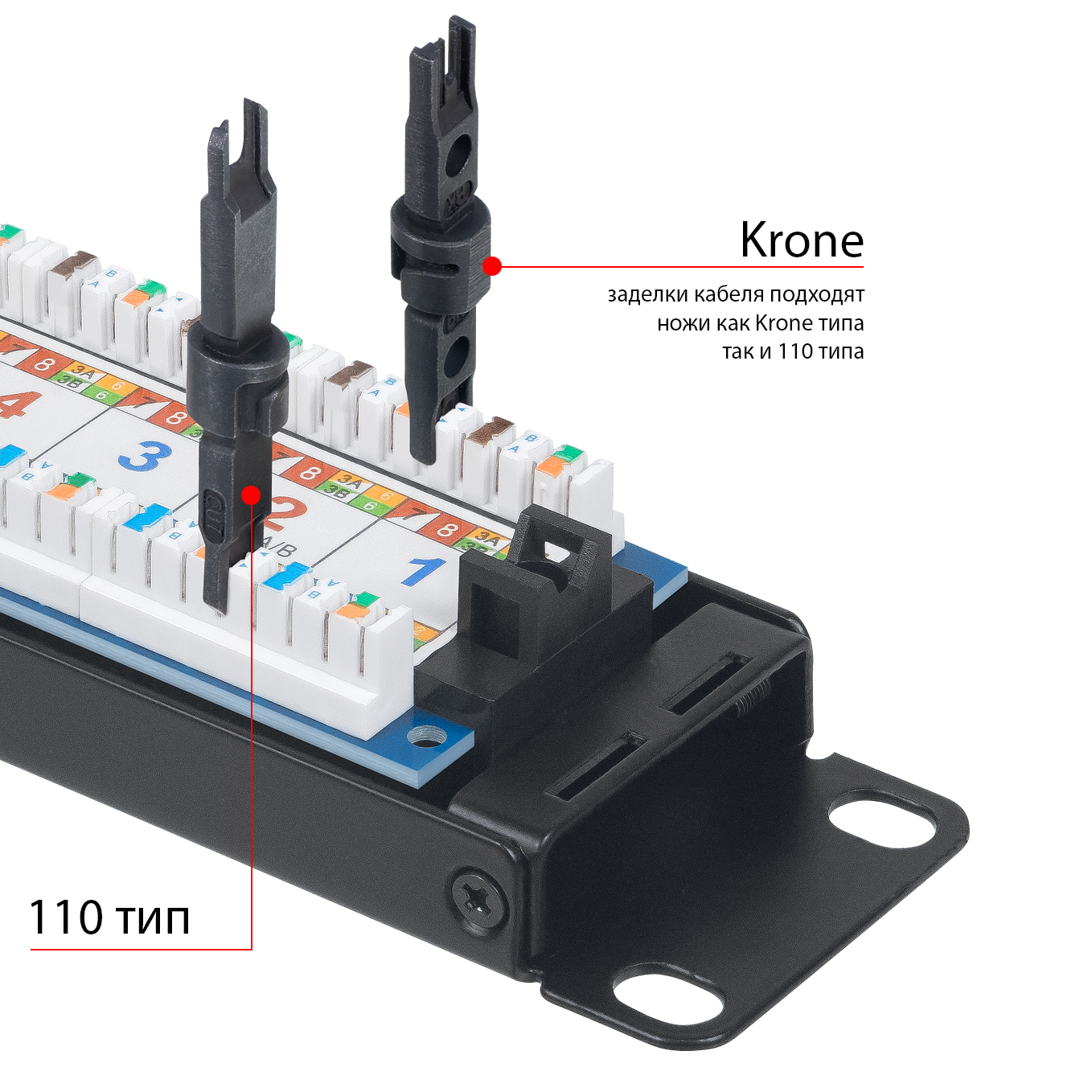

Заделка Dual IDC (Krone и 110 тип).
Описание
- Тип установки: шкаф или стойка 19''
- Высота: 1U (24 порта)
- Категория: 6А
- Полоса пропускания: 500 МГц
- Тип разъема: RJ45/8р8с
- Исполнение: неэкранированное
- Тип терминирования: 110/Krone
Комплект поставки
- Патч-панель – 1шт
- Задний кабельный организатор – 1шт
- Стяжка нейлоновая – 4шт
- Комплект крепежа (винт, шайба, гайка М6) – 4шт
Упаковка:
- индивидуальная картонная коробка
Соответствие стандартам I
- SO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246
Параметр | Значение |
---|---|
Ширина (мм) | 447 |
Ширина с креплением (мм) | 482 |
Высота (мм) | 45 / 1U |
Глубина / Длина (мм) | 32 |
Вес (кг) | 0,54 |
Вес в упаковке (кг) | 0,78 |
Ширина упаковки (мм) | 515 |
Длина упаковки (мм) | 165 |
Высота упаковки (мм) | 65 |
Объем (м3) | 0,005 |
Количество портов | 24 |
Тип | неэкранированная |
Заделка контактов | Dual IDC (110 и Krone) |
Цвет | черный |
Параметр | Значение |
---|---|
Контактное сопротивление | не более 20 мОм |
Сопротивление изоляции | не менее 500 мОм |
Материалы
- Корпус: сталь 1,6 мм
- Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
- Корпус: ударопрочный ABS-пластик, UL-94V-0
- Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
- Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля
- IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова
Эксплуатация
- Подключаемые проводники: одножильные 22 – 26 AWG
- Количество подключений: не менее 750 циклов
- Усилие удержания разъема: 50Н/1 мин
- Допустимая температура хранения: от -40 до +70
- Допустимая температура монтажа: от 0 до +50
- Допустимая температура эксплуатации: от -10 до +60
Поддерживаемые приложения
- 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
Особенности конструкции
- Контакты Dual IDC, обеспечивающие наименьшие перекрестные помехи
- Цифровая маркировка портов с лицевой стороны панели
- Дополнительные площадки для маркировки с лицевой стороны
- Цветовая и цифровая маркировка контактов с обратной стороны панели в соответствии с Т568В и Т568А
