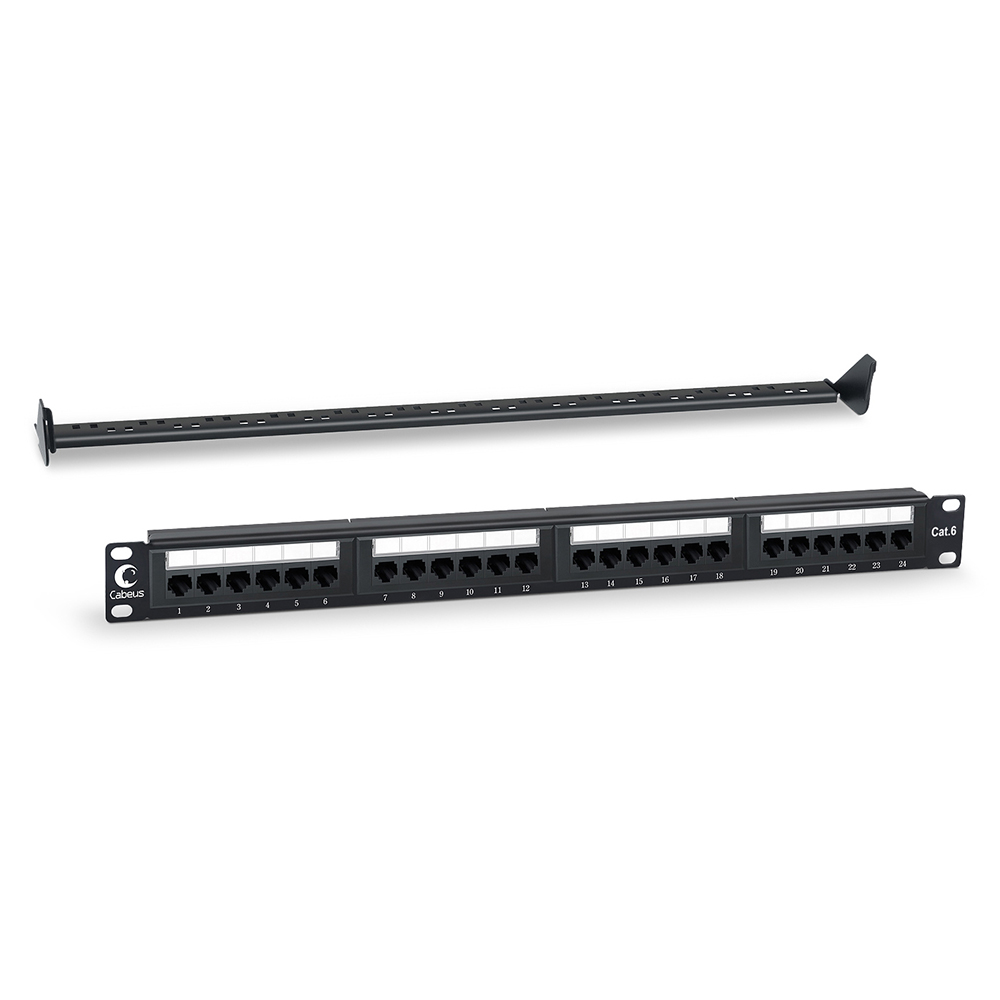

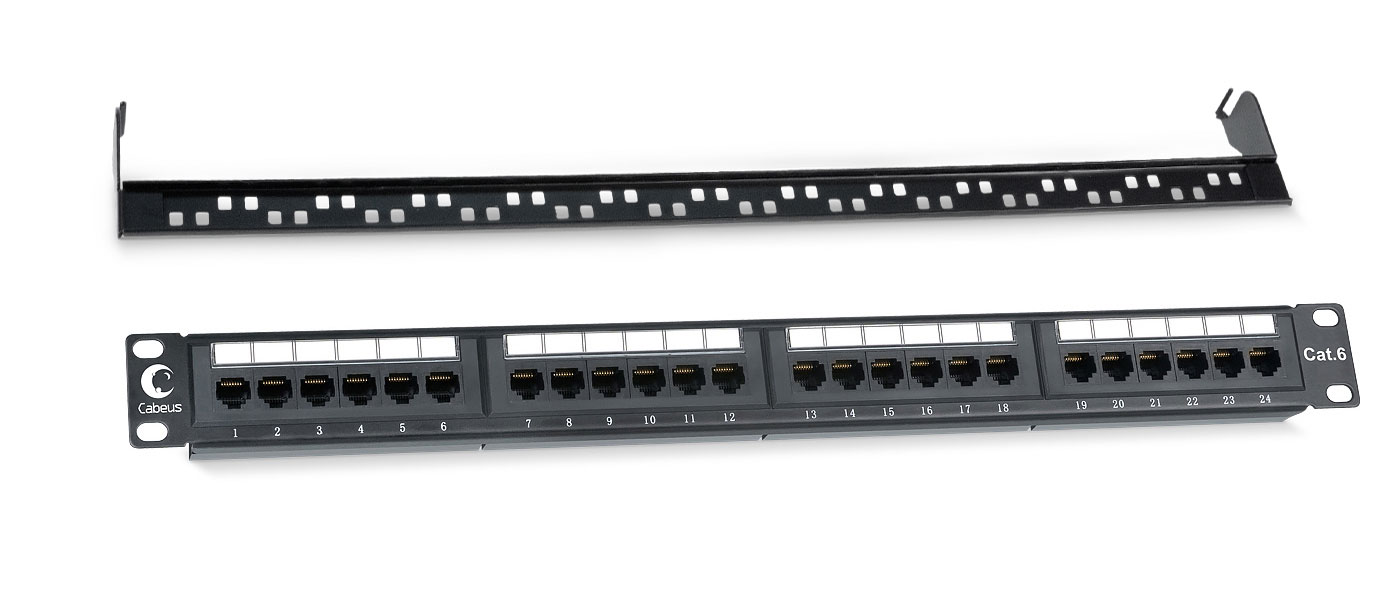

Патч-панель 19" (1U), 24 порта RJ-45 Cabeus PL-24-Cat.6-Dual IDC
Cabeus PL-24-Cat.6-Dual IDC Патч-панель 19" (1U), 24 порта RJ-45, категория 6, Dual IDC, с задним кабельным организатором
Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров.
Неэкранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки. Соответствует характеристикам категории 6.

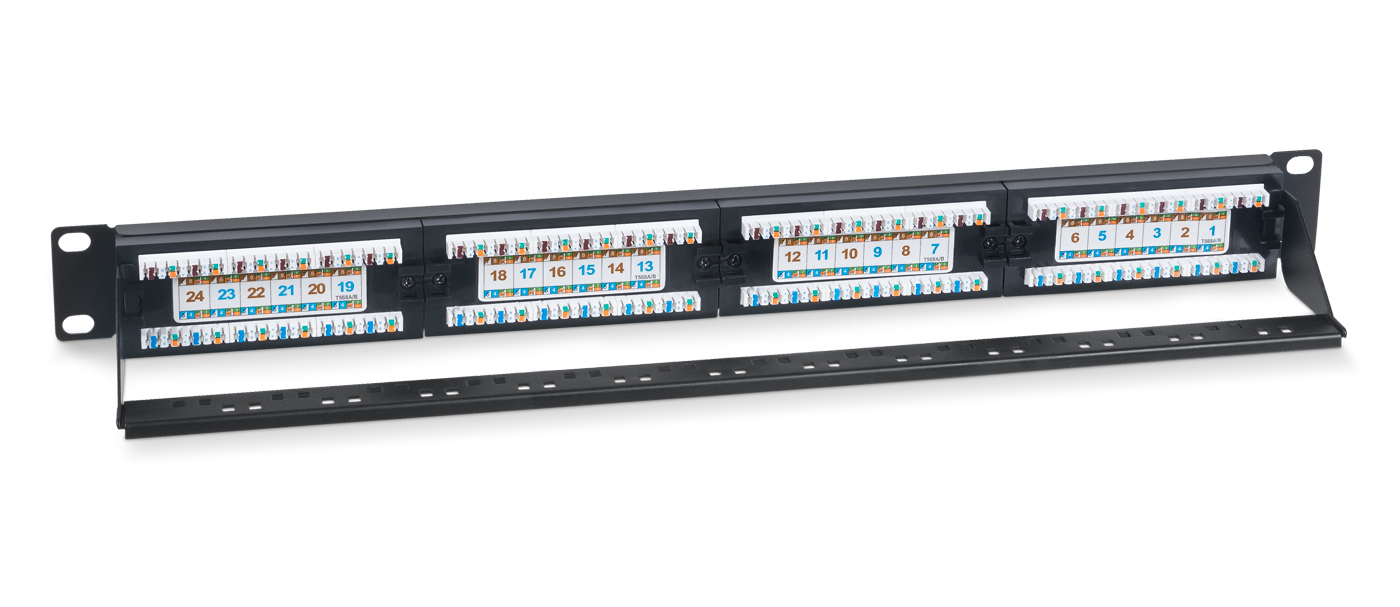

С лицевой стороны все порты пронумерованы и имеют дополнительные поля для нанесения маркировки. С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B.

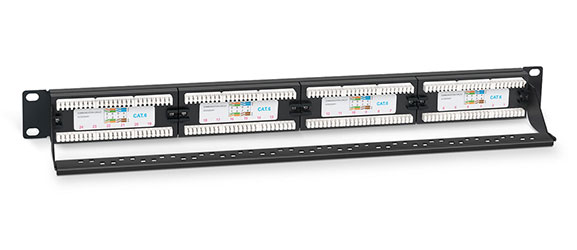

Ножи контактов располагаются под 45°, что лучше сказывается на передаточных характеристиках разъема. Для заделки проводников подходят ножи тип 110 и Krone. В комплект патч-панели входит съемный задний организатор для фиксации кабелей.
Описание
- Тип установки: шкаф или стойка 19''
- Высота: 1U (24 порта)
- Категория: 6
- Полоса пропускания: 250 МГц
- Тип разъема: RJ45/8р8с
- Исполнение: неэкранированное
- Тип терминирования: 110/Krone
Комплект поставки
- Патч-панель – 1шт
- Задний кабельный организатор – 1шт
- Стяжка нейлоновая – 4шт
- Комплект крепежа (винт, шайба, гайка М6) – 4шт
- Упаковка: индивидуальная картонная коробка
Соответствие стандартам
- ISO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246
| Параметр | Значение |
|---|---|
| Ширина (мм) | 436 |
| Ширина с креплением (мм) | 482 |
| Высота (мм) | 45 / 1U |
| Глубина / Длина (мм) | 34 |
| Вес (кг) | 0,5 |
| Вес в упаковке (кг) | 0,72 |
| Ширина упаковки (мм) | 515 |
| Длина упаковки (мм) | 100 |
| Высота упаковки (мм) | 65 |
| Объем (м3) | 0,003 |
| Количество портов | 24 |
| Тип | неэкранированная |
| Заделка контактов | Dual IDC (110 и Krone) |
| Цвет | черный |
| Параметр | Значение |
|---|---|
| Контактное сопротивление | не более 20 мОм |
| Сопротивление изоляции | не менее 500 мОм |

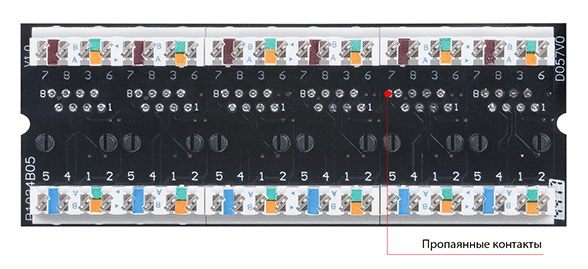

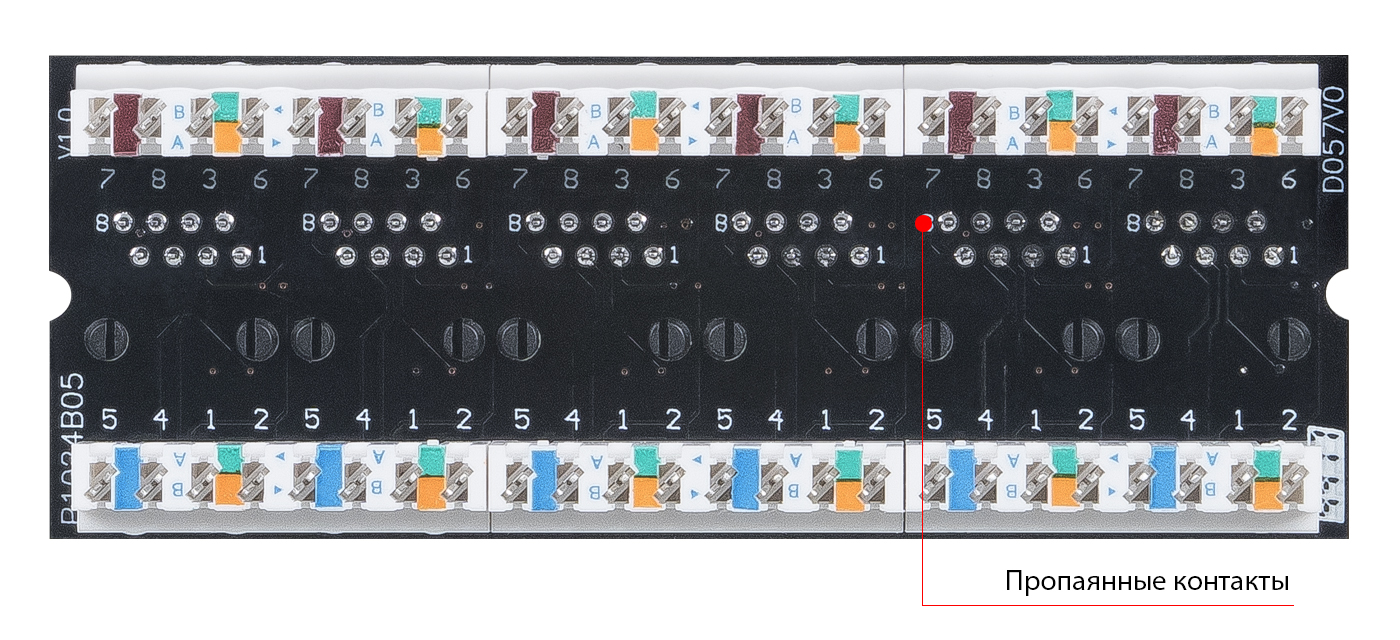

Производитель разработал и применяет собственные технологии улучшения патч-панелей. Использование дополнительных емкостей нанесенные на плате стабилизируют основные характеристики и гарантируют надежное прохождение сигнала.

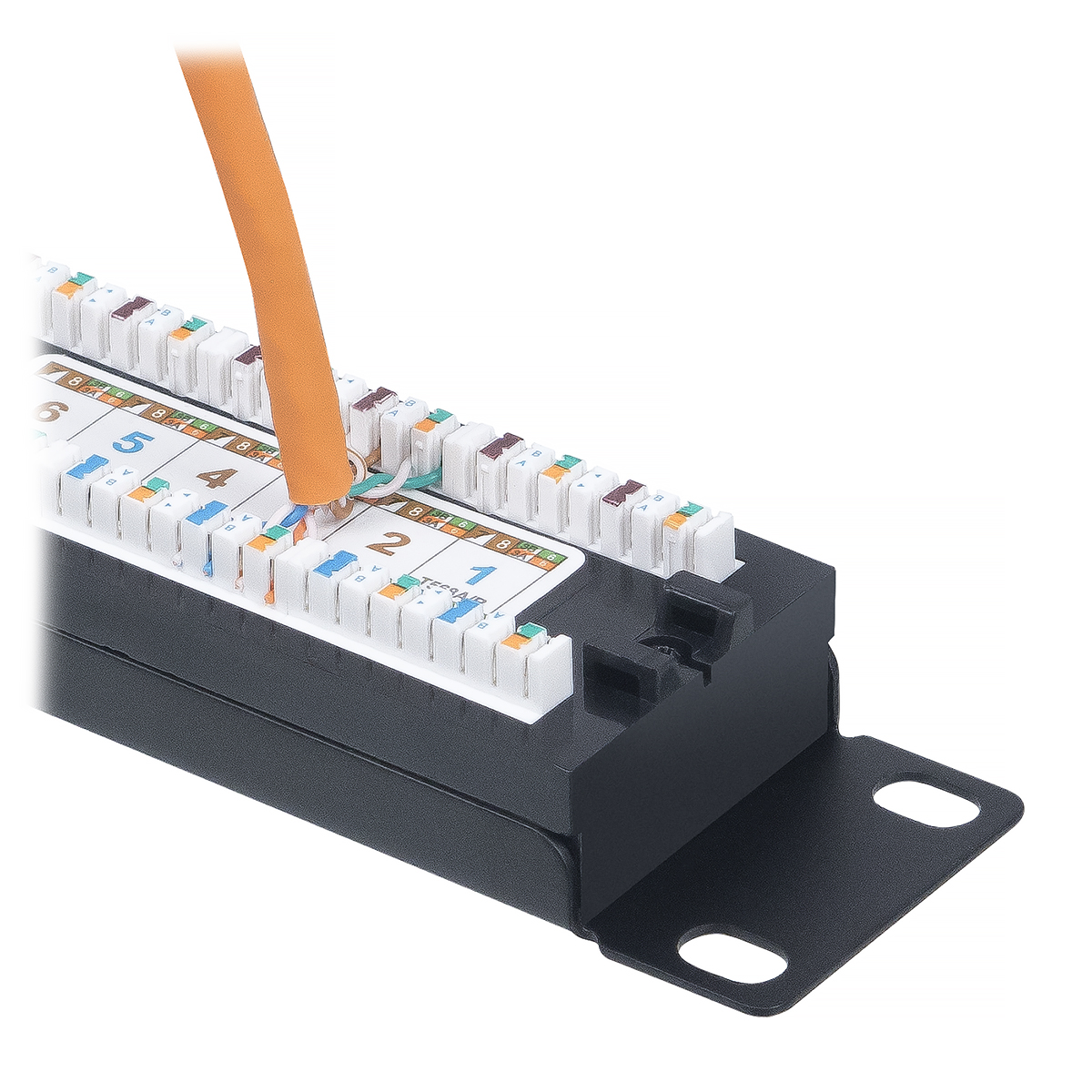

Заделка кабеля.
Разведение пар по разные стороны ведёт к уменьшению влияния друг на друга, тем самым снижая перекрёстные наводки внутри канала связи.
Это особенно важно так как монтаж проводников неизбежно ведёт к нарушению повива, что влечёт за собой нарушение устойчивости распространения сигнала.

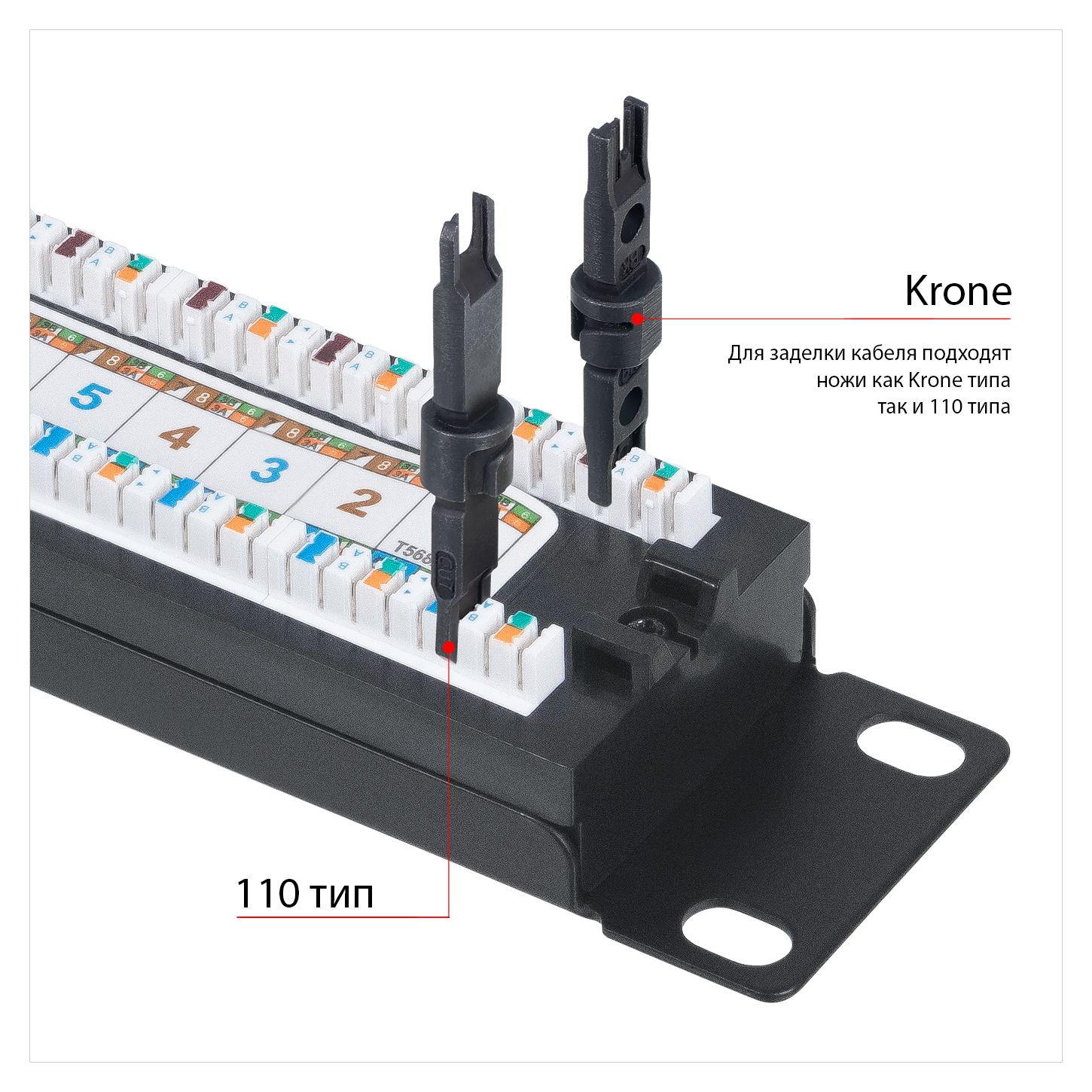

Для заделки кабеля в патч-панель может быть использован инструмент с ножами как Krone типа, так и 110 типа.
